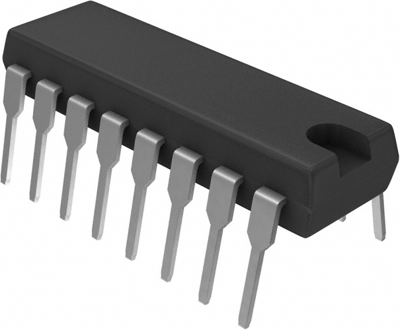

UC2825N | Texas Instruments

Hochgeschwindigkeits-PWM-Controller, UC2825N, Texas Instruments

Der UC1825 ist ein leistungsstarker integrierter PWM-Steuerschaltkreis, der für Hochfrequenz-Schaltnetzteilanwendungen optimiert ist. Er wurde speziell entwickelt, um Ausbreitungsverzögerungen durch seine Komparatoren und Logikschaltungen zu minimieren und gleichzeitig die Bandbreite und Anstiegsrate des Fehlerverstärkers zu maximieren. Der UC1825 unterstützt sowohl Current-Mode- als auch Voltage-Mode-Regelsysteme und verfügt über eine Eingangsspannungs-Vorwärtsregelung.

Zu den Schutzfunktionen gehören ein Strombegrenzungskomparator mit einem Schwellenwert von 1 V, ein TTL-kompatibler Shutdown-Eingang und ein Soft-Start-Pin, der auch als Clamp für das maximale Tastverhältnis fungiert. Die interne Logik ist vollständig verriegelt, um einen jitterfreien Betrieb zu gewährleisten und Mehrfachausgangsimpulse zu verhindern. Eine integrierte Unterspannungs-Lockout-Schaltung mit einer Hysterese von 800 mV sorgt für einen niedrigen Anlaufstrom und versetzt die Ausgänge bei Unterspannung in einen hochohmigen Zustand, was die Systemzuverlässigkeit erhöht.

Features

• Hochstrom-Dual-Totem-Pole-Ausgänge
• Fehlerverstärker mit großer Bandbreite
• Vollständig verriegelte Logik mit doppelter Impulsunterdrückung
• Puls-zu-Puls-Strombegrenzung
• Unterspannungssperre mit Hysterese
