TL497ACN | Texas Instruments

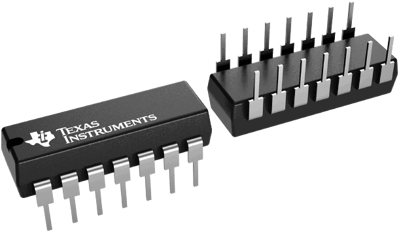

I.C. TL497ACN
Spannungsregler, TL497ACN, Texas Instruments
Der TL497ACN verfügt über alle aktiven Funktionen, die für den Aufbau eines schaltenden Spannungsreglers erforderlich sind. Er kann auch als Steuerelement zur Ansteuerung eines externen Bauteils für Anwendungen mit hoher Stromabgabe verwendet werden. Der TL497ACN ist für den einfachen Einsatz in Aufwärts-, Abwärts- oder Spannungsumwandlungsanwendungen konzipiert, die einen hohen Wirkungsgrad erfordern.
Der TL497ACN ist ein Schalt-Spannungsregler mit fester Einschaltzeit und variabler Frequenz. Die Einschaltzeit wird durch einen einzigen externen Kondensator programmiert, der zwischen FREQ CONTROL und GND angeschlossen ist. Dieser Kondensator CT wird von einem internen Konstantstromgenerator bis zu einem vorgegebenen Schwellenwert aufgeladen. Der Ladestrom und die Schwelle variieren proportional zu VCC. Dadurch bleibt die Einschaltzeit über den angegebenen Eingangsspannungsbereich (4,5 V bis 12 V) konstant. Typische Einschaltzeiten für verschiedene Werte von CT sind wie folgt:
Features
- Eingangsstrombegrenzungsschutz
- TTL-kompatible Inhibit
- Soft-Start-Up-Fähigkeit
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | PDIP-14 | |
Montage | THT | |
Frequenz | 50 kHz | |
Eingangsspannung | 12 V | |
min. Temperatur | 0 °C | |
max. Temperatur | 70 °C |
Merkmal | Wert |
---|---|
Ursprungsland | MX |
Originalverpackung | Stange mit 25 Stück |
Zolltarifnummer | 85423390 |
Merkmal | Wert |
---|---|
Substanz Beschreibung | Blei |
RoHS konform | Ja |
SVHC frei | Nein |
Stand der RoHS-Richtlinie | 31.03.15 |
