TL494CDR | Texas Instruments

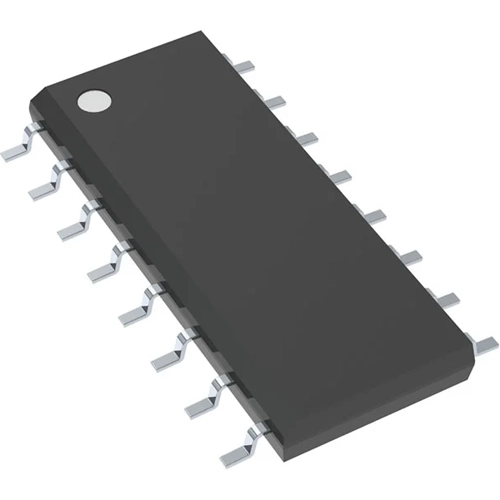

Modulationssteuerschaltung, TL494CDR, Texas Instruments

Der TL494CDR ist ein Pulsweitenmodulations-Steuergerät (PWM), das alle für den Aufbau einer PWM-Steuerschaltung erforderlichen Funktionen auf einem einzigen Chip integriert. Er wurde in erster Linie für die Steuerung von Stromversorgungen entwickelt und bietet Flexibilität bei der Anpassung der Steuerschaltung an eine bestimmte Anwendung. Der TL494CDR umfasst zwei Fehlerverstärker, einen integrierten einstellbaren Oszillator, einen Totzeitsteuerungskomparator (DTC), einen Impulssteuerungs-Flipflop, einen 5-V-Präzisionsregler mit einer Genauigkeit von ±5 % und Ausgangssteuerungsschaltungen. Die Fehlerverstärker verfügen über einen Gleichtaktspannungsbereich von -0,3 V bis V_CC - 2 V. Der Totzeitsteuerungskomparator hat einen festen Offset, der eine Totzeit von ca. 5 % liefert. Der integrierte Oszillator kann entweder umgangen werden, indem RT an den Referenzausgang angeschlossen und ein Sägezahn-Eingangssignal an CT angelegt wird, oder er kann die gemeinsamen Schaltungen in synchronen Mehrschienen-Stromversorgungen ansteuern.

Features

• Komplette PWM-Leistungssteuerungsschaltung
• Interne Schaltung verhindert Doppelimpuls an beiden Ausgängen
• Variable Totzeit ermöglicht die Steuerung über den gesamten Bereich
• Die Schaltungsarchitektur ermöglicht eine einfache Synchronisation

Anwendungen

• Desktop-PCs
• Mikrowellenherde
• Server-Netzteil
• Solar-Mikro-Wechselrichter
• Rauchmelder
• Solarstrom-Wechselrichter
