SN6505ADBVR | Texas Instruments

Transformator-Treiber, SN6505ADBVR, Texas Instruments

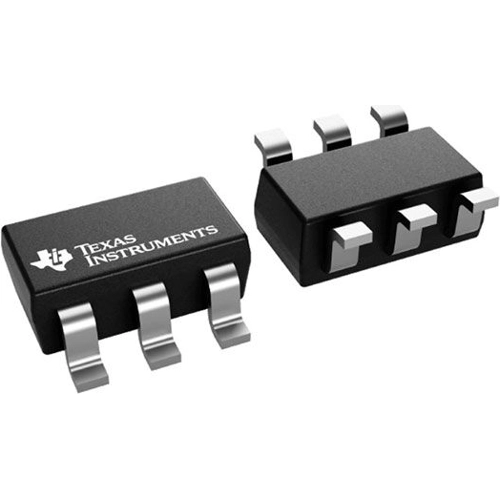

Der SN6505ADBVR ist ein rauscharmer Push-Pull-Transformatortreiber mit geringer EMI, der speziell für isolierte Stromversorgungen mit kleinem Formfaktor entwickelt wurde. Er treibt flache Transformatoren mit Mittelabgriff aus einer 2,25-V- bis 5-V-Gleichstromversorgung an. Ultra-geringe Geräuschentwicklung und EMI werden durch die Steuerung der Anstiegsgeschwindigkeit der Ausgangsschaltspannung und Spread Spectrum Clocking (SSC) erreicht. Der SN6505ADBVR besteht aus einem Oszillator, gefolgt von einer Gate-Treiberschaltung, die komplementäre Ausgangssignale zum Ansteuern von N-Kanal-Leistungsschaltern mit Massebezug liefert. Das Gerät enthält zwei 1-A-Power-MOSFET-Schalter, um den Start unter hoher Last sicherzustellen. Der Schalt-Takt kann auch extern bereitgestellt werden, um die Schalt-Oberschwingungen genau zu platzieren oder wenn mehrere Transformator-Treiber betrieben werden. Zu den internen Schutzfunktionen gehören eine Strombegrenzung auf 1,7 A, eine Unterspannungsabschaltung, eine thermische Abschaltung und eine Break-Before-Make-Schaltung. Der SN6505ADBVR verfügt außerdem über eine Softstart-Funktion, um einen hohen Einschaltstrom bei großen Lastkondensatoren zu verhindern. Der SN6505ADBVR verfügt über einen internen 160-kHz-Oszillator für Anwendungen, bei denen Emissionen minimiert werden müssen, während der SN6505ADBVR über einen internen 420-kHz-Oszillator für Anwendungen verfügt, die eine höhere Effizienz und eine kleinere Transformatorgröße erfordern.

Features

• Extrem niedrige EMI
• Spread-Spectrum-Taktung
• Synchronisation mehrerer Geräte mit externem Takteingang
• Anstiegsgeschwindigkeitsregelung
• Thermische Herunterfahren
• Sanftanlauf zur Reduzierung des Einschaltstroms

Anwendungen

• Geräuscharme isolierte USB-Stromversorgungen
• Prozesssteuerung
• Telekommunikationszubehör
• Funkzubehör
• Verteilte Vorräte
• Medizinische Instrumente
• Präzisionsinstrumente
• Geräuscharme Filamentzufuhr
