SG3524N | Texas Instruments

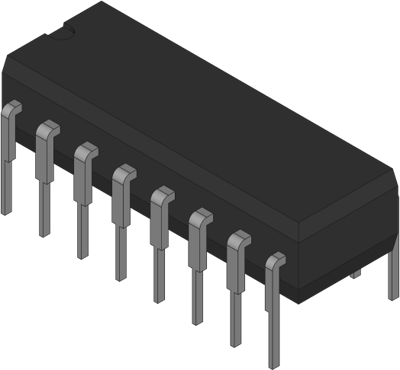

IC, Regulating Pulse-Width Modulator, PDIP16, SG3524N
NCNR (nicht stornierbar / nicht retournierbar)
IC, SG3524N, Texas Instruments
Der SG3524N vereint alle Funktionen, die für den Aufbau einer Regelstromversorgung, eines Wechselrichters oder eines Schaltreglers erforderlich sind, auf einem einzigen Chip. Er kann auch als Steuerelement für Anwendungen mit hoher Leistungsabgabe verwendet werden. Der IC ist für Schaltregler beider Polaritäten, transformatorgekoppelte Gleichspannungswandler, transformatorlose Spannungsverdoppler und Polaritätswandleranwendungen mit Festfrequenz- und Pulsweitenmodulationstechniken (PWM) konzipiert.
Der komplementäre Ausgang ermöglicht entweder Single-Ended- oder Push-Pull-Anwendungen. Jeder Baustein enthält einen On-Chip-Regler, einen Fehlerverstärker, einen programmierbaren Oszillator, ein Impulssteuerungs-Flip-Flop, zwei nicht zweckgebundene Durchgangstransistoren, einen Komparator mit hoher Verstärkung sowie Strombegrenzungs- und Abschaltschaltungen.
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| Frequenz | 450 kHz | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
| Ursprungsland | MX |
| Originalverpackung | Stange mit 25 Stück |
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| Substanz Beschreibung | Blei |
