TLV2460CDR | Texas Instruments

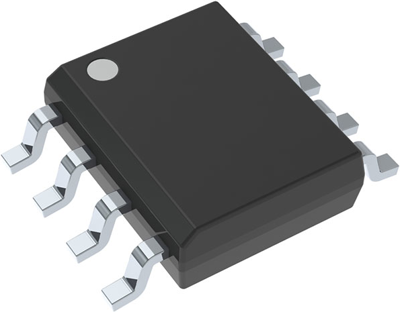

RRIO-Operationsverstärker, TLV2460CDR, Texas Instruments

Der TLV2460CDR ist ein Rail-to-Rail-Eingangs-/Ausgangs-Operationsverstärker mit geringem Stromverbrauch, der speziell für tragbare Anwendungen entwickelt wurde. Sein Gleichtakt-Eingangsspannungsbereich reicht über die Versorgungsschienen hinaus und ermöglicht so einen maximalen Dynamikbereich in Niederspannungssystemen. Die Ausgangsstufe bietet ebenfalls eine echte Rail-to-Rail-Performance mit hoher Ausgangsspannung, wodurch die Einschränkungen früherer Rail-to-Rail-Eingangs-/Ausgangsverstärker beseitigt werden. Diese Kombination aus Full-Range-Eingangs-/Ausgangsbetrieb und starker Ausgangsansteuerung macht den TLV2460CDR ideal für die Pufferung von Analog-Digital-Wandlern.

Der TLV2460CDR bietet eine Bandbreite von 6,4 MHz und eine Anstiegsgeschwindigkeit von 1,6 V/µs bei einer Stromaufnahme von nur 500 µA und bietet damit eine starke AC-Leistung bei geringer Leistungsaufnahme. Ausgewählte Versionen des Bausteins verfügen über einen Shutdown-Anschluss, der einen Ultra-Low-Current-Modus (IDD = 0,3 µA) ermöglicht und den Ausgang in einen hochohmigen Zustand versetzt, wenn er nicht benutzt wird.
