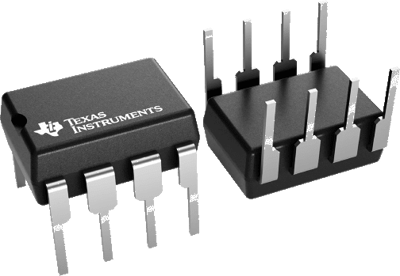

Doppel-Differential-Komparator, TLC372CP, Texas Instruments
Dieser Baustein wird in CMOS-Technologie hergestellt und besteht aus zwei unabhängigen Spannungskomparatoren, die jeweils für den Betrieb mit einer einzigen Spannungsversorgung ausgelegt sind. Der Betrieb mit zwei Stromversorgungen ist ebenfalls möglich, wenn die Differenz zwischen den beiden Versorgungen 3 V bis 16 V beträgt. Jeder Baustein weist eine extrem hohe Eingangsimpedanz auf (typischerweise größer als 1012Ω), was eine direkte Verbindung mit hochohmigen Quellen ermöglicht. Bei den Ausgängen handelt es sich um n-Kanal-Open-Drain-Konfigurationen, die so angeschlossen werden können, dass positive logische Wired-AND-Beziehungen entstehen. Der TLC372CP verfügt über interne Schutzschaltungen gegen elektrostatische Entladungen (ESD) und wurde anhand von Tests am menschlichen Körper mit einer ESD-Bewertung von 1000 V eingestuft. Bei der Handhabung des Geräts ist jedoch Vorsicht geboten, da ESD-Belastungen zu einer Verschlechterung der parametrischen Leistung des Geräts führen können.
Features
- Eingebauter ESD-Schutz
- Ultrastabile niedrige Eingangsoffsetspannung
- Gleichtakt-Eingangsspannungsbereich einschließlich Masse
- Kompatibel mit TTL-, MOS- und CMOS-Ausgang
