TLC27M2ACP | Texas Instruments

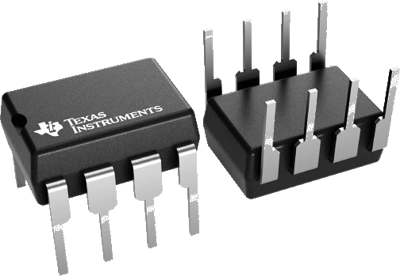

Präzisions-Doppel-Operationsverstärker, TLC27M2ACP, Texas Instruments

Der Dual-Operationsverstärker TLC27M2ACP kombiniert eine breite Palette von Eingangs-Offset-Spannungseigenschaften mit geringer Offset-Spannungsdrift, hoher Eingangsimpedanz, geringem Rauschen und Geschwindigkeiten, die denen von bipolaren Allzweck-Bauelementen nahe kommen. Dieser Baustein verwendet die Silizium-Gate-LinCMOS-Technologie von Texas Instruments, die eine Offset-Spannungsstabilität bietet, die weit über die Stabilität herkömmlicher Metall-Gate-Prozesse hinausgeht. Die extrem hohe Eingangsimpedanz, der niedrige Vorspannungsstrom und die hohe Anstiegsgeschwindigkeit machen diesen kostengünstigen Verstärker ideal für Anwendungen, die traditionell bipolaren Allzweckprodukten vorbehalten waren, jedoch mit nur einem Bruchteil des Stromverbrauchs.

Der TLC27M2ACP bietet hohe Präzision mit einer Offsetspannung von nur 500 µV. Dieser Vorteil in Kombination mit der guten Gleichtaktunterdrückung und der Unterdrückung der Versorgungsspannung machen diesen Baustein zu einer ausgezeichneten Wahl für neue, hochmoderne Designs sowie für die Aufrüstung bestehender Designs. Viele Funktionen, die mit der Bipolartechnologie verbunden sind, sind in LinCMOS-Operationsverstärkern wie dem TLC27M2ACP verfügbar, ohne die Leistungseinbußen der Bipolartechnologie. Allgemeine Anwendungen wie Wandlerschnittstellen, analoge Berechnungen, Verstärkerblöcke, aktive Filter und Signalpufferung lassen sich leicht implementieren. Der Baustein unterstützt auch den Betrieb mit einer niedrigen Versorgungsspannung und ist damit ideal für abgelegene und schwer zugängliche batteriebetriebene Anwendungen geeignet. Der Gleichtakt-Eingangsspannungsbereich umfasst auch die negative Schiene.

Features

• Single-Supply-Betrieb
• Ausgangsspannungsbereich umfasst negative Schiene
• ESD-Schutzschaltung
• Entwickelte Latch-Up-Immunität
