OPA692IDBVR | Texas Instruments

OPA692IDBVR

Bestellnr.: 57S9713
HTN:
OPA692IDBVR
Herstellerserien: OPA692
OPA692IDBVR Texas Instruments Operationsverstärker

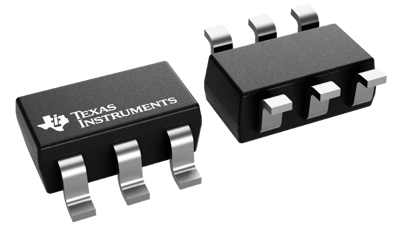

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,2253 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
6.675,90 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
3000 Stk.
2,2253 €

Operationsverstärker, OPA692IDBVR, Texas Instruments

Dieses Produkt ist ein einfach zu bedienender, breitbandiger Video-Pufferverstärker mit fester Verstärkung. Je nach den externen Anschlüssen kann das interne Widerstandsnetzwerk verwendet werden, um entweder eine feste Verstärkung von +2 Videopuffer oder eine Verstärkung von +1 oder -1 Spannungspuffer zu liefern. Er arbeitet mit einem sehr niedrigen Versorgungsstrom von 5,1 mA und bietet eine Anstiegsrate und Ausgangsleistung, die normalerweise mit einem viel höheren Versorgungsstrom verbunden sind. Eine neue Ausgangsstufenarchitektur sorgt für einen hohen Ausgangsstrom bei minimalem Headroom und Crossover-Verzerrung. Dies ermöglicht einen außergewöhnlichen Single-Supply-Betrieb. Bei Verwendung einer einzigen +5-V-Versorgung kann ein Ausgangssignalhub von 1 V bis 4 V mit einem Treiberstrom von über 120 mA und einer Bandbreite von über 200 MHz erreicht werden. Diese Kombination von Merkmalen macht das Produkt zu einem idealen RGB-Leitungstreiber oder Analog-Digital-Wandler (ADC)-Eingangstreiber mit einfacher Versorgung.

Anwendungen

  • Breitband-Videoleitungstreiber
  • Mehrzeilenvideo da
  • Tragbare Geräte
  • Adc-Puffer
  • Aktive Filter
Technische Daten
Filter Merkmal Wert
Gehäuse SOT-23
Montage SMD
Anzahl der Kanäle 1
Ausführung Buffer Operational Amplifier
min. Temperatur -40 °C
max. Temperatur 85 °C
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 08.06.11
RoHS konform Ja
SVHC frei Ja
