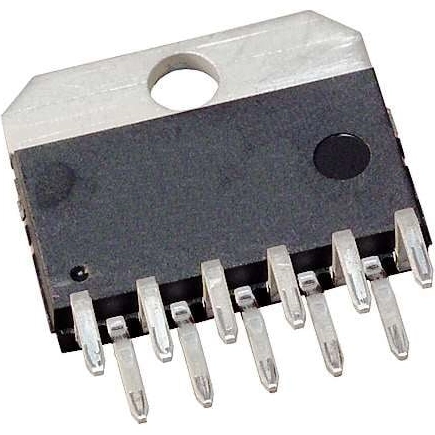

OPA549T | Texas Instruments

Operationsverstärker, OPA549T, Texas Instruments

Der OPA549T ist ein kostengünstiger Hochspannungs-Hochstrom-Operationsverstärker, der sich ideal für den Antrieb einer Vielzahl von Lasten eignet. Diese lasergetrimmte monolithische integrierte Schaltung bietet eine ausgezeichnete Genauigkeit bei niedrigen Signalen sowie eine hohe Ausgangsspannung und einen hohen Ausgangsstrom. Der OPA549T kann entweder mit einer Einzel- oder einer Doppelversorgung betrieben werden, was eine hohe Flexibilität beim Design ermöglicht. Der Eingangs-Gleichtaktbereich erstreckt sich unterhalb der negativen Versorgungsspannung. Der OPA549T ist intern gegen Übertemperaturbedingungen und Stromüberlastungen geschützt. Er bietet eine genaue, vom Benutzer wählbare Strombegrenzung.

Im Gegensatz zu anderen Designs, die einen Leistungswiderstand in Reihe mit dem Ausgangsstrompfad verwenden, erfasst der OPA549T die Last indirekt. Dadurch kann die Strombegrenzung mit einem Widerstand/Potentiometer von 0 A bis 10 A eingestellt oder digital mit einem Spannungs- oder Stromausgangs-Digital-Analog-Wandler (DAC) gesteuert werden. Der Enable/Status-Pin (E/S) hat zwei Funktionen. Er kann überwacht werden, um festzustellen, ob sich der OPA549T im thermischen Abschaltmodus befindet, und er kann auf Low gesetzt werden, um die Ausgangsstufe zu deaktivieren und die Last effektiv zu trennen.

Features

• Breiter Ausgangsspannungsbereich
• Ausgangs-Sperrsteuerung
• Thermische Abschaltanzeige

Anwendungen

• Ventil, Stellantrieb-Treiber
• Synchro, Servotreiber
• Stromversorgungen
• Prüfgeräte
• Wandleransteuerung
• Audio-Leistungsverstärker
