OPA548F/500 | Texas Instruments

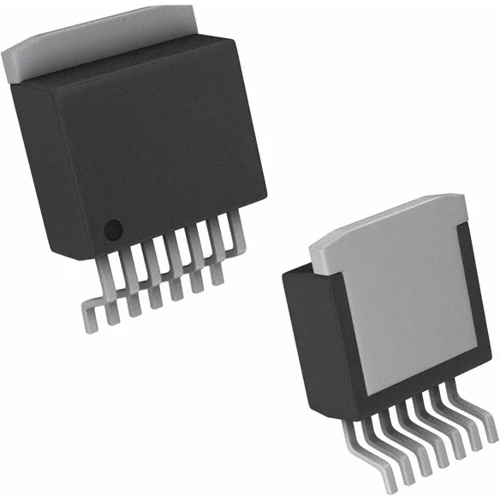

Operationsverstärker, OPA548F/500, Texas Instruments

Der OPA548F/500 ist ein kostengünstiger Hochspannungs-Hochstrom-Operationsverstärker, der für den Antrieb einer Vielzahl von Lasten ausgelegt ist. Eine lasergetrimmte, monolithische integrierte Schaltung bietet eine ausgezeichnete Genauigkeit bei niedrigen Signalen sowie eine hohe Ausgangsspannung und einen hohen Ausgangsstrom. Der OPA548F/500 kann entweder mit einer oder zwei Spannungsversorgungen betrieben werden, was eine hohe Flexibilität beim Design ermöglicht. Im Einfachversorgungsbetrieb erstreckt sich der Eingangs-Gleichtaktbereich unterhalb der Masse. Der OPA548F/500 ist intern gegen Übertemperatur und Stromüberlastung geschützt. Er ist so ausgelegt, dass er eine genaue, vom Benutzer wählbare Strombegrenzung bietet.

Im Gegensatz zu anderen Designs, die einen Leistungswiderstand in Reihe mit dem Ausgangsstrompfad verwenden, erfasst der OPA548F/500 die Last indirekt. Die Strombegrenzung ist mit einem externen Widerstand und einem Potentiometer von 0 A bis 5 A einstellbar oder kann digital mit einem Spannungs- oder Stromausgangs-DAC gesteuert werden. Der Enable/Status-Pin (E/S) bietet zwei Funktionen. Ein Eingang an diesem Pin deaktiviert die Ausgangsstufe, um die Last effektiv zu trennen, und reduziert den Ruhestrom, um Strom zu sparen. Der Ausgang des E/S-Pins kann überwacht werden, um festzustellen, ob sich der OPA548F/500 im thermischen Abschaltmodus befindet.

Features

• Breiter Ausgangsspannungsbereich
• Ausgangs-Sperrsteuerung
• Thermische Abschaltanzeige

Anwendungen

• Halbleiterfertigung
• Halbleitertest
• Labor- und Feldinstrumente
• LCD-Prüfung
• Analoges Eingangsmodul
• Ultraschall-Scanner
