OPA4277UA | Texas Instruments

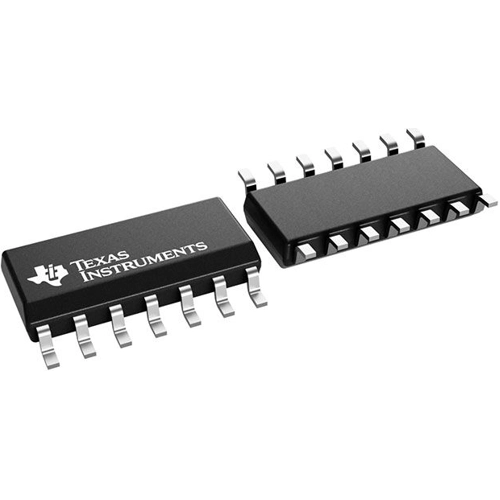

Operationsverstärker, OPA4277UA, Texas Instruments

Der Präzisionsoperationsverstärker OPA4277UA ersetzt den Industriestandard OP-177. Der OPA4277UA bietet ein verbessertes Rauschverhalten, einen größeren Ausgangsspannungsbereich und ist doppelt so schnell bei halbiertem Ruhestrom. Zu den Merkmalen gehören eine extrem niedrige Offsetspannung und Drift, ein geringer Bias-Strom, eine hohe Gleichtaktunterdrückung und eine hohe Stromversorgungsunterdrückung. Der OPA4277UA arbeitet mit einer Versorgungsspannung von ±2 V bis ±18 V und bietet eine hervorragende Leistung. Im Gegensatz zu den meisten Operationsverstärkern, die nur für eine Versorgungsspannung spezifiziert sind, ist der OPA4277UA für reale Anwendungen spezifiziert; es gilt eine einzige Grenze für den Versorgungsbereich von ±5 V (10 V) bis ±15 V (30 V). Die hohe Leistung bleibt erhalten, wenn der Verstärker die spezifizierten Grenzwerte erreicht. Da die anfängliche Offset-Spannung (±20 µV, maximal) so gering ist, ist in der Regel keine Anpassung durch den Benutzer erforderlich. Der OPA4277UA verfügt jedoch über externe Trimm-Pins für spezielle Anwendungen. Der OPA4277UA ist einfach zu verwenden und frei von Phasenumkehr und Überlastungsproblemen, die bei einigen anderen Operationsverstärkern auftreten. Er ist bei Verstärkung 1 stabil und bietet ein ausgezeichnetes dynamisches Verhalten über einen weiten Bereich von Lastbedingungen. Die Version verfügt über eine vollständig unabhängige Schaltung für geringstes Übersprechen und Freiheit von Wechselwirkungen, selbst bei Übersteuerung oder Überlastung.

Anwendungen

• Analoges Eingangsmodul
• Waage
• Temperaturtransmitter
• Druckmessumformer
• Datenerfassung (DAQ)
• Labor- und Feldinstrumente
• Batterietest
