LMP8602MAX/NOPB | Texas Instruments

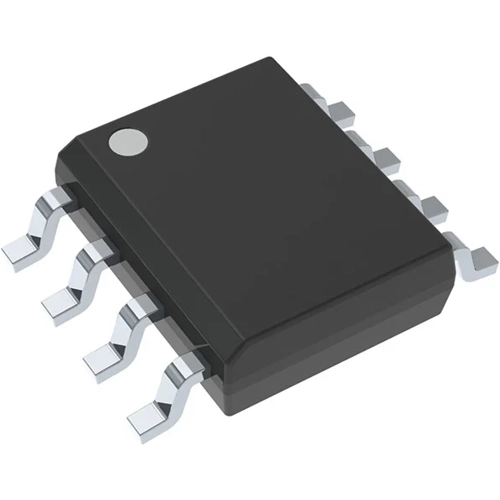

Strommessverstärker, LMP8602MAX/NOPB, Texas Instruments

Der LMP8602MAX/NOPB ist ein Präzisions-Strommessverstärker mit fester Verstärkung (auch als Strom-Shunt-Monitor bezeichnet). Der Eingangs-Gleichtakt-Spannungsbereich reicht von -22 V bis +60 V bei Betrieb mit einer einzigen 5-V-Versorgung oder von -4 V bis +27 V bei einer 3,3-V-Versorgung. Der LMP8602MAX/NOPB ist ideal für unidirektionale und bidirektionale Strommessanwendungen. Das Gerät hat eine präzise Verstärkung von 20x und ist für die meisten Zielanwendungen geeignet, um einen ADC auf den Vollbereichswert zu treiben. Die feste Verstärkung wird in zwei separaten Stufen erreicht: einem Vorverstärker mit einer Verstärkung von 10x und einem Ausgangsstufen-Pufferverstärker mit einer Verstärkung von 2x. Der Pfad zwischen den beiden Stufen wird auf zwei Pins herausgeführt, um die Option eines zusätzlichen Filternetzwerks oder die Änderung der Verstärkung zu ermöglichen.

Features

• Einseitige Stromversorgung, bidirektionaler Betrieb
• Alle Mindest- und Höchstgrenzen zu 100 % getestet

Anwendungen

• High-Side- und Low-Side-Treiberkonfiguration Strommessung
• Bidirektionale Strommessung
• Stromschleifen-Spannungswandlung
• Automobilindustrie Kraftstoffeinspritzsteuerung
• Getriebesteuerung
• Servolenkung
• Batteriemanagementsysteme
