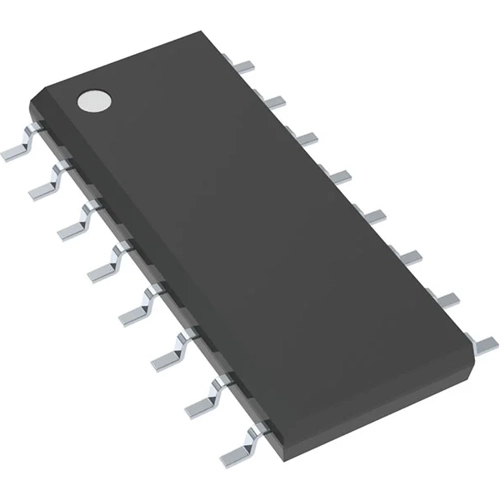

LM13700M/NOPB | Texas Instruments

Dual-Transkonduktanzverstärker, LM13700M/NOPB, Texas Instruments

Der LM13700M/NOPB besteht aus zwei stromgesteuerten Transkonduktanzverstärkern mit jeweils einem Differenzeingang und einem Gegentakt-Ausgang. Die beiden Verstärker teilen sich eine gemeinsame Versorgung, arbeiten aber ansonsten unabhängig voneinander. Am Eingang ist eine Linearisierungsdiode vorgesehen, um Verzerrungen zu reduzieren und einen höheren Eingangspegel zu ermöglichen. Das Ergebnis ist eine Verbesserung des Signal-Rausch-Verhältnisses um 10 dB bezogen auf 0,5 Prozent THD. Es ist ein hochohmiger Puffer vorhanden, der speziell zur Ergänzung des Dynamikbereichs des Verstärkers entwickelt wurde. Der Ausgangspuffer des LM13700M/NOPB unterscheidet sich von dem des LM13600 dadurch, dass sein Eingangs-Bias-Strom (und damit sein Ausgangs-DC-Pegel) unabhängig von IABC ist. Dies kann zu einer gegenüber dem LM13600 überlegenen Leistung in Audioanwendungen führen.

Features

• Hervorragende Abstimmung zwischen Verstärkern
• Linearisierende Dioden für reduzierte Ausgangsverzerrung
• Hochohmige Puffer
• Hohes Signal-Rausch-Verhältnis

Anwendungen

• Stromgesteuerte Verstärker
• Stereo Audioverstärker
• Stromgesteuerte Impedanzen
• Stromgesteuerte Filter
• Stromgesteuerte Oszillatoren
• Multiplexer
• Abtast- und Halteschaltungen
