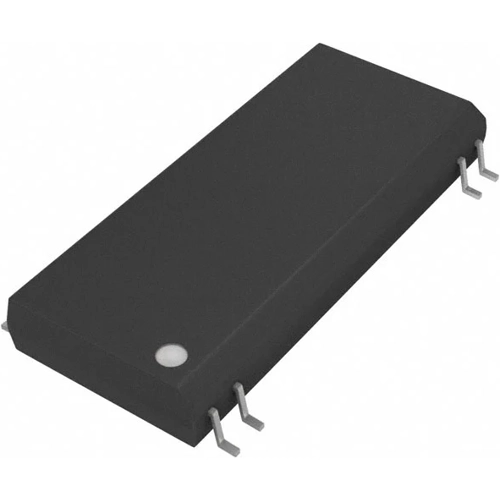

ISO122U | Texas Instruments

Kosten-Isolationsverstärker, ISO122U, Texas Instruments

Der ISO122U ist ein Präzisions-Trennverstärker mit einer neuartigen Modulationsdemodulationstechnik auf Basis des Tastverhältnisses. Das Signal wird digital über eine kapazitive 2-pF-Differenzbarriere übertragen. Dank der digitalen Modulation haben die Eigenschaften der Barriere keinen Einfluss auf die Signalintegrität, was zu einer ausgezeichneten Zuverlässigkeit und einer guten Hochfrequenz-Transientenimmunität über die Barriere hinweg führt. Beide Barrierekondensatoren sind in das Kunststoffgehäuse des Bauteils eingebettet. Der ISO122U ist einfach zu verwenden. Für den Betrieb sind keine externen Komponenten erforderlich. Die wichtigsten Spezifikationen sind eine maximale Nichtlinearität von 0,020 %, eine Signalbandbreite von 50 kHz und eine VOS-Drift von 200 V/°C. Mit einem Versorgungsspannungsbereich von 4,5 V bis 18 V und Ruheströmen von 5 mA an VS1 und ±5,5 mA an VS2 eignet sich der ISO122 ideal für eine Vielzahl von Anwendungen.

Anwendungen

• Industrielle Prozesssteuerung
• Boden-Schleifen-Eliminierung
• Motor- und SCR-Steuerung
• Leistungsüberwachung
• PC-basierte Datenerfassung
• Prüfgeräte
