INA117P | Texas Instruments

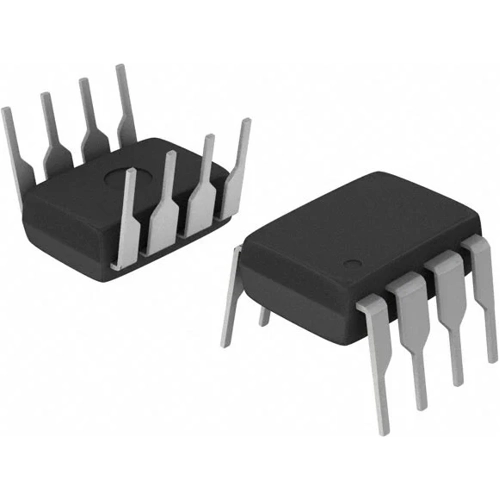

Single Differenzverstärker, PDIP-8, INA117P
NCNR (nicht stornierbar / nicht retournierbar)
Modus-Spannungsdifferenzverstärker, INA117P, Texas Instruments
Der INA117P ist ein Präzisions-Differenzverstärker mit Einheitsverstärkung und einem sehr hohen Gleichtakt-Eingangsspannungsbereich. Der INA117P ist ein einzelner monolithischer IC, der aus einem Präzisions-Operationsverstärker und einem integrierten Dünnschicht-Widerstandsnetzwerk besteht. Das Gerät kann kleine Differenzspannungen bei Vorhandensein eines Gleichtaktsignals von bis zu ±200 V genau messen. Der Eingang des INA117P ist gegen kurzzeitige Gleichtakt- oder Differenzüberlastungen von bis zu ±500 V geschützt. In vielen Anwendungen, in denen eine galvanische Trennung nicht unbedingt erforderlich ist, kann der INA117P einen Trennverstärker ersetzen. Durch diese Konstruktion können kostspielige isolierte Eingangsseitige Stromversorgungen und die damit verbundenen Welligkeit, Rauschen und Ruhestrom vermieden werden.
Anwendungen
- Einzelne mehrachsige Servoantriebe
- Industriemaschinen und Werkzeugmaschinen
- Halbleitertest und ATE
- Ultraschall-Scanner
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-8 | |
| Montage | THT | |
| Anzahl der Kanäle | 1 | |
| Ausführung | Differenzverstärker | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
