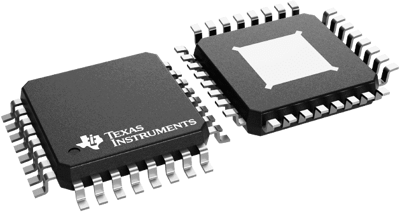

DRV592VFP | Texas Instruments

Hocheffiziente H-Brücke, DRV592VFP, Texas Instruments

Der DRV592VFP ist eine hocheffiziente H-Brücke für hohe Ströme, die sich ideal für den Betrieb einer Vielzahl von thermoelektrischen Kühlelementen in Systemen mit einer Versorgungsspannung von 2,8 V bis 5,5 V eignet. Der niedrige Durchlasswiderstand der Ausgangsstufe reduziert die Verlustleistung im Verstärker erheblich. Der DRV592VFP kann von jedem externen PWM-Generator wie einem DSP, einem Mikrocontroller oder einem FPGA angesteuert werden. Die Frequenz kann von Gleichstrom (d. h. ein oder aus) bis 1 MHz variieren. Die Eingänge sind mit TTL-Logikpegeln kompatibel. Der DRV592 ist intern gegen thermische und Stromüberlastungen geschützt. Fehleranzeigen auf Logikpegel signalisieren, wenn die Sperrschichttemperatur etwa 130 °C erreicht hat, um eine Abschaltung auf Systemebene zu ermöglichen, bevor die interne thermische Abschalteschaltung des Verstärkers aktiviert wird. Die Fehleranzeigen signalisieren auch, wenn ein Überstromereignis aufgetreten ist. Wenn die Überstromschaltung ausgelöst wird, wird der DRV592 automatisch zurückgesetzt.

Features

• Erfordert externe PWM von DC bis 1 MHz mit TTL-kompatiblen Spannungen für High und Low
• Hoher Wirkungsgrad erzeugt weniger Wärme
• Überstrom- und Thermoschutz
• Fehleranzeigen für Überstrom-, Überhitzungs- und Unterspannungszustände

Anwendungen

• Treiber für thermoelektrische Kühler (TEC)
• Laserdioden-Vorspannung
