AMC1200SDUBR | Texas Instruments

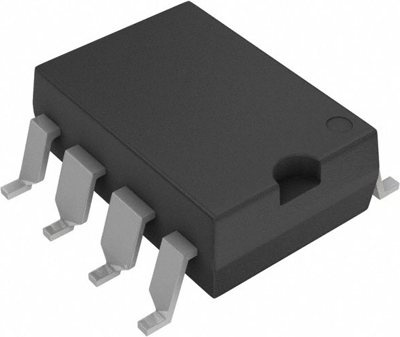

Single Differenzverstärker, SOP-8, AMC1200SDUBR
Isolierter Basisverstärker, AMC1200SDUBR, Texas Instruments
Der AMC1200SDUBR ist ein Präzisionstrennverstärker mit einem Ausgang, der durch eine Siliziumdioxid (SiO₂)-Barriere, die sehr widerstandsfähig gegen magnetische Störungen ist, von den Eingangsschaltungen getrennt ist. Diese Barriere wurde für eine galvanische Trennung von bis zu 4250 VPEAK AMC1200SDUBR gemäß UL1577 und VDE V 0884-10 zertifiziert. In Verbindung mit einer isolierten Stromversorgung verhindert dieses Gerät, dass Störströme auf einer Leitung mit hoher Gleichtaktspannung in die lokale Erde gelangen und empfindliche Schaltungen stören oder beschädigen.
Der Eingang des AMC1200SDUBR ist für den direkten Anschluss an einen Shunt-Widerstand oder eine andere Signalquelle mit niedrigem Spannungspegel optimiert. Die hervorragende Leistung des Bausteins unterstützt eine genaue Stromregelung, was zu Stromeinsparungen auf Systemebene und, insbesondere bei Motorsteuerungsanwendungen, zu einer geringeren Drehmomentwelligkeit führt. Die Gleichtaktspannung des Ausgangssignals wird automatisch entweder an die 3-V- oder 5-V-Low-Side-Versorgung angepasst.
Anwendungen
- Motorsteuerung
- Grüne Energie
- Frequenzumrichter
- Unterbrechungsfreie Stromversorgungen
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | SOP-8 | |
| Montage | SMD | |
| Anzahl der Kanäle | 1 | |
| Ausführung | Volldifferentieller Isolationsverstärker | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 105 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TH |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
