SN754410NE | Texas Instruments

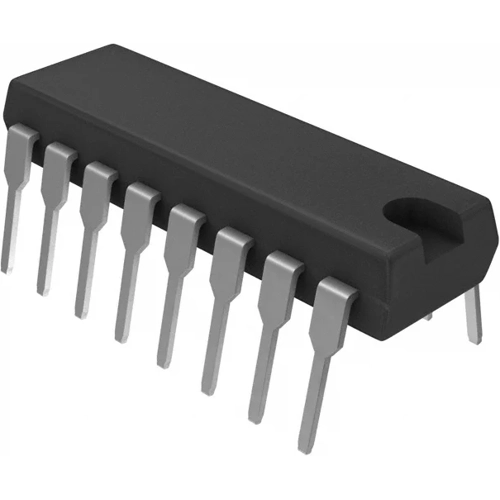

Vierfach-Halb-H-Treiber, SN754410NE, Texas Instruments

Der SN754410NE ist ein Hochstrom-Halb-H-Treiber, der bidirektionale Treiberströme von bis zu 1 A bei Spannungen von 4,5 V bis 36 V liefert. Er ist für den Antrieb induktiver Lasten wie Relais, Magnetspulen, Gleichstrom- und bipolare Schrittmotoren sowie anderer Hochstrom-/Hochspannungslasten in Anwendungen mit positiver Versorgung ausgelegt. Alle Eingänge sind mit TTL- und Low-Level-CMOS-Logik kompatibel. Jeder Ausgang (Y) ist ein vollständiger Totem-Pole-Treiber mit einem Darlington-Transistor-Sink und einer Pseudo-Darlington-Source. Die Treiber werden paarweise aktiviert: Die Treiber 1 und 2 werden durch 1,2EN aktiviert, die Treiber 3 und 4 durch 3,4EN. Wenn ein Freigabeeingang hoch ist, sind die zugehörigen Treiber aktiv und folgen ihren Eingängen; wenn der Freigabeeingang niedrig ist, sind die Treiber deaktiviert und ihre Ausgänge gehen in einen hochohmigen Zustand über. Mit den richtigen Dateneingängen bildet jedes Treiberpaar einen vollwertigen H-Brücken-Treiber, der für die Steuerung von Magnetspulen oder Motoren geeignet ist.

Features

• Anwendungen umfassen Half-H- und Full-H-Magnetspulen-Treiber und Motortreiber
• Entwickelt für Anwendungen mit positiver Versorgung
• Separate Versorgung der Eingangslogik
• Thermische Herunterfahren
• Interner ESD-Schutz
• Eingangs-Hysterese verbessert die Störfestigkeit
• Minimierte Verlustleistung
• Sink-/Source-Verriegelungsschaltung verhindert gleichzeitige Leitung
