LMD18245T/NOPB | Texas Instruments

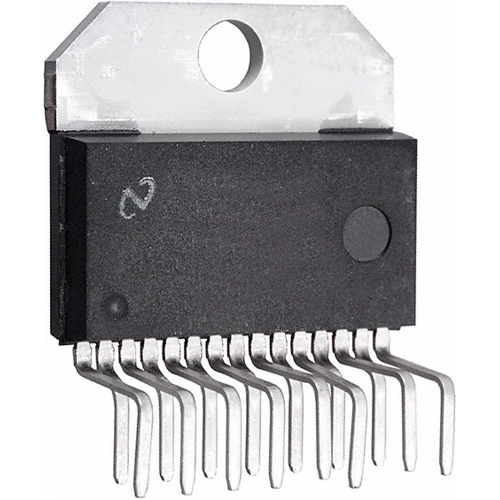

DMOS-Vollbrücken-Motortreiber, LMD18245T/NOPB, Texas Instruments

Der Vollbrücken-Leistungsverstärker LMD18245T/NOPB enthält alle Schaltungsblöcke, die zum Ansteuern und Steuern des Stroms in einem bürstenbehafteten Gleichstrommotor oder einer Phase eines bipolaren Schrittmotors erforderlich sind. Der zur Herstellung des Bausteins verwendete Multitechnologieprozess kombiniert bipolare und CMOS-Steuer- und Schutzschaltungen mit DMOS-Leistungsschaltern auf derselben monolithischen Struktur. Der LMD18245T/NOPB steuert den Motorstrom über eine Chopper-Technik mit fester Ausschaltzeit. Eine vollständig aus DMOS bestehende H-Brücken-Leistungsstufe liefert einen kontinuierlichen Ausgangsstrom von bis zu 3 A (6 A Spitze) bei Versorgungsspannungen von bis zu 55 V.

Die DMOS-Leistungsschalter zeichnen sich durch einen niedrigen RDS(ON)-Wert für hohe Effizienz aus, und eine in die DMOS-Körperstruktur integrierte Diode macht die für die Klemmung einer bipolaren Leistungsstufe normalerweise erforderlichen diskreten Dioden überflüssig. Ein innovatives Strommessverfahren eliminiert den Leistungsverlust, der mit einem in Reihe zum Motor geschalteten Messwiderstand verbunden ist. Ein 4-Bit-Digital-Analog-Wandler (DAC) bietet einen digitalen Pfad zur Steuerung des Motorstroms und vereinfacht damit die Implementierung von Voll-, Halb- und Mikroschritt-Schrittmotorantrieben. Für Anwendungen mit höherer Auflösung kann ein externer DAC verwendet werden.

Features

• Interne Klemmdioden
• Verlustarmes Strommessverfahren
• TTL- und CMOS-kompatible Eingänge
• Überstromschutz
• Keine Durchschussströme

Anwendungen

• Voll-, Halb- und Mikroschritt-Schrittmotorantriebe
• Schrittmotor und bürstenbehafteter Gleichstrommotor Servoantriebe
• Automatisierte Fabrik-, Medizin- und Büroausstattung
