CSD95375Q4M | Texas Instruments

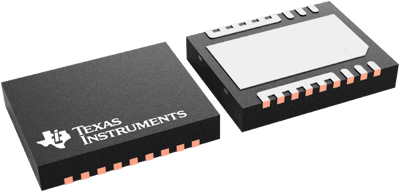

Texas Instruments Synchronous Buck NexFET Power Stage, 25 A, VSON-8, CSD95375Q4M
Bestellnr.: 56S7674
HTN:
CSD95375Q4M
Einzelpreis (€ / Stk.)
1,9516 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
19,52 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
1,9516 €
Leistungsstufe, CSD95375Q4M, Texas Instruments
Die CSD95375Q4M NexFET-Leistungsstufe ist ein hochoptimiertes Design für den Einsatz in einem synchronen Buck-Wandler mit hoher Leistung und hoher Dichte. Dieses Produkt integriert den Treiber-IC und die NexFET-Technologie, um die Schaltfunktion der Leistungsstufe zu vervollständigen. Der Treiber-IC verfügt über eine integrierte wählbare Diodenemulationsfunktion, die den DCM-Betrieb ermöglicht, um die Effizienz bei geringer Last zu verbessern. Darüber hinaus unterstützt der Treiber-IC den ULQ-Modus, der Connected Standby für Windows 8 ermöglicht. Bei einem PWM-Eingang im Tri-State-Modus wird der Ruhestrom auf 130 µA reduziert, mit sofortiger Reaktion.
Features
- Systemoptimierte Leiterplattenfläche
- Diodenemulationsmodus mit FCCM
- Integrierte Bootstrap-Diode
- Durchschusshemmung
Anwendungen
- Ultrabook-/Notebook-DC/DC-Wandler
- Mehrphasige Vcore- und DDR-Lösungen
- Lastpunktsynchroner Buck in Netzwerk-, Telekommunikations- und Computersystemen
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| max. Strom | 25 A | |
| min. Temperatur | -40 °C | |
| Verlustleistung W (DC) | 8 W | |
| max. Temperatur | 150 °C | |
| Gehäuse | VSON-8 |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | PH |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
| SVHC frei | Ja |
