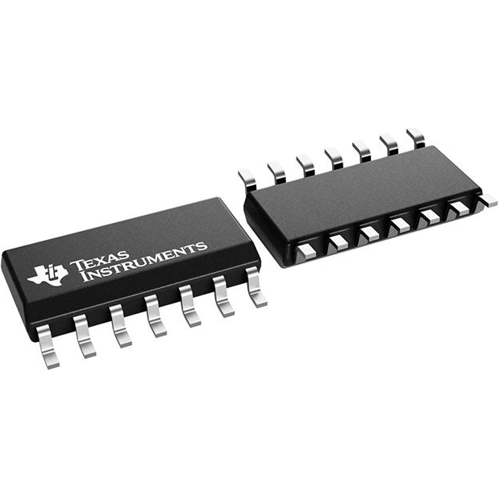

LF398MX/NOPB | Texas Instruments

Monolithische Abtast- und Halteschaltungen, LF398MX/NOPB, Texas Instruments

Das Gerät LF398MX/NOPB ist eine monolithische Sample-and-Hold-Schaltung, die BI-FET-Technologie nutzt, um eine extrem hohe Gleichstromgenauigkeit mit schneller Signalerfassung und geringer Droop-Rate zu erzielen. Als Unity-Gain-Folger arbeitet es mit einer typischen Gleichstromverstärkungsgenauigkeit von 0,002 % und einer Erfassungszeit von nur 6 μs bis 0,01 %. Eine bipolare Eingangsstufe wird verwendet, um eine niedrige Offset-Spannung und eine große Bandbreite zu erreichen. Die Einstellung des Eingangs-Offsets erfolgt über einen einzigen Pin und beeinträchtigt die Drift des Eingangs-Offsets nicht. Dank der großen Bandbreite kann der LFx98x ohne Stabilitätsprobleme in die Rückkopplungsschleife eines 1-MHz-Operationsverstärkers integriert werden. Die Eingangsimpedanz von 1010 Ω ermöglicht die Verwendung einer hohen Quellenimpedanz ohne Beeinträchtigung der Genauigkeit. Ein P-Kanal-Junction-FET wird mit einem bipolaren Bauelement im Ausgangsverstärker kombiniert, um eine Droop-Rate von nur 5 mV/min mit einem 1-μF-Haltekondensator zu erzielen. Der JFET hat ein viel geringeres Rauschen als ein MOS-Bauelement, das in einem früheren Design verwendet wurde, und weist keine Instabilität bei hohen Temperaturen auf. Das Gesamtdesign gewährleistet, dass im Halte-Modus keine Durchkopplung vom Eingang zum Ausgang auftritt, selbst bei einem Eingangssignal, das der Versorgungsspannung entspricht. Ein Logikeingang des LFx98x ist vollständig differentiell mit niedrigem Eingangsstrom, was einen direkten Anschluss an TTL, PMOS und CMOS ermöglicht. Die differentielle Schwelle beträgt 1,4 V. Der LFx98x kann mit einer Versorgungsspannung von ±5 V bis ±18 V betrieben werden.

Features

• Erfassungszeit unter 10 μs
• Niedriger Eingangs-Offset
• Geringes Ausgangsrauschen im Halte-Modus
• Die Eingangsmerkmale ändern sich im Halte-Modus nicht
• Hohe Ausschussquote bei Probe oder Halten
• Breite Bandbreite

Anwendungen

• Rampengeneratoren mit variablem Rücksetzpegel
• Integratoren mit programmierbarem Reset-Pegel
• Synchrone Korrelatoren
• 2-Kanal-Schalter
• DC- und AC-Nullstellung
• Treppengeneratoren
