MSP430FR6047IPZR | Texas Instruments

MSP430 Mikrocontroller, 16 bit, 16 MHz, LQFP-100, MSP430FR6047IPZR

Bestellnr.: 53S2235
HTN:
MSP430FR6047IPZR
Herstellerserien: MSP430™ FRAM

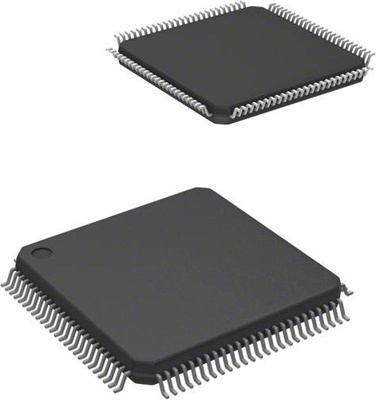

MSP430FR6047IPZR Texas Instruments Microcontroller
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,9980 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
99,98 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
9,9980 €

Ultraschallsensorik MCU, MSP430FR6047IPZR, Texas Instruments

Der MSP430FR6047IPZR ist ein leistungsstarker, hoch integrierter Mikrocontroller (MCU), der für die Ultraschall-Wasser- und Wärmemessung optimiert ist. Er verfügt über ein integriertes Ultrasonic Sensing Solution (USS)-Modul, das eine hohe Genauigkeit über einen breiten Bereich von Durchflussraten bietet. Das USS-Modul wurde für eine maximale Integration entwickelt und ermöglicht eine Messung mit extrem niedrigem Stromverbrauch bei gleichzeitiger Reduzierung der Systemkosten, da nur wenige externe Komponenten erforderlich sind. Der MSP430FR6047IPZR unterstützt eine schnelle ADC-basierte Signalerfassung, gefolgt von einer effizienten digitalen Signalverarbeitung mit dem integrierten Low-Energy Accelerator (LEA), und bietet so eine hochpräzise Messlösung, die sich gut für batteriebetriebene Anwendungen eignet.

Das USS-Modul umfasst einen programmierbaren Impulsgenerator (PPG) und eine physikalische Schnittstelle (PHY) mit einem niederohmigen Ausgangstreiber, um eine optimale Sensoranregung und eine präzise Impedanzanpassung zu gewährleisten und die Nullpunktsdrift (ZFD) zu minimieren. Außerdem sind ein programmierbarer Verstärker (PGA) und ein 12-Bit-Hochgeschwindigkeits-Sigma-Delta-ADC (SDHS) mit 8 MSPS für die genaue Signalerfassung von Ultraschallwandlern nach Industriestandard integriert.

Features

  • Schnittstelle für Zählerprüfung (MTIF)
  • Niedrig-Energie-Beschleuniger (LEA)
  • Eingebetteter Mikrocontroller
  • Optimierte Ultra-Niedrigstrom-Modi
  • Ferroelectric random access memory (FRAM)
  • Intelligente digitale Peripheriegeräte
  • Leistungsstarke analoge
  • Multifunktions-Eingangs-/Ausgangsanschlüsse

Anwendungen

  • Intelligenter Ultraschall-Wasserzähler
  • Intelligenter Ultraschall-Wärmezähler
  • Messung des Flüssigkeitsstands
  • Wasserleck-Detektor
Technische Daten
Filter Merkmal Wert
Gehäuse LQFP-100
Montage SMD
Ausführung FRAM
Prozessorkern MSP430
Kerngröße 16 bit
Taktfrequenz 16 MHz
Anzahl der I/Os 76
Speichergröße 256 KB
RAM-Größe 8 KB
Protokoll I2C, IrDA, SCI, SPI, UART/USART
Spannung 1,8-3,6 V
Anzahl der Pins 100
min. Temperatur -40 °C
max. Temperatur 85 °C
Logistik
Merkmal Wert
Zolltarifnummer 85423190
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
