MSP430FR60471IPZR | Texas Instruments

MSP430 Mikrocontroller, 16 bit, 16 MHz, LQFP-100, MSP430FR60471IPZR

Bestellnr.: 53S2233
HTN:
MSP430FR60471IPZR
Herstellerserien: MSP430™ FRAM
MSP430FR60471IPZR Texas Instruments Microcontroller

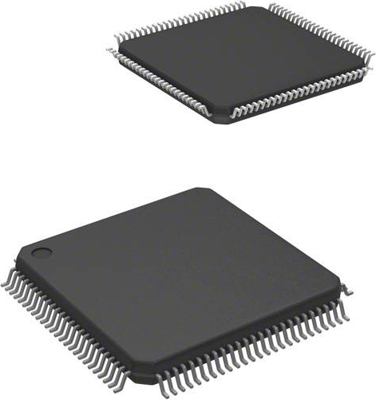

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
15,2847 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
152,85 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
15,2847 €

Ultraschallsensorik MCU, MSP430FR60471IPZR, Texas Instruments

Der MSP430FR60471IPZR ist ein leistungsfähiger und hoch integrierter Mikrocontroller (MCU), der für Ultraschallanwendungen zur Wasser- und Wärmemessung optimiert ist. Er verfügt über ein integriertes Ultrasonic Sensing Solution (USS)-Modul, das eine hohe Genauigkeit über einen breiten Bereich von Durchflussraten bietet. Durch die Maximierung der Integration und den minimalen Bedarf an externen Komponenten trägt das USS-Modul dazu bei, Messlösungen mit extrem niedrigem Stromverbrauch zu ermöglichen und gleichzeitig die Gesamtsystemkosten zu senken. Der MSP430FR60471IPZR implementiert eine Hochgeschwindigkeits-ADC-basierte Signalerfassung, gefolgt von einer optimierten digitalen Signalverarbeitung mit dem integrierten Low-Energy Accelerator (LEA), und bietet so eine hochgenaue Lösung mit extrem niedrigem Stromverbrauch, die ideal für batteriebetriebene Messgeräte ist.

Das USS-Modul umfasst einen programmierbaren Impulsgenerator (PPG) und eine physikalische Schnittstelle (PHY) mit einem niederohmigen Ausgangstreiber, um eine optimale Sensoranregung und eine genaue Impedanzanpassung zu gewährleisten und so die Nullflussdrift (ZFD) zu minimieren. Außerdem sind ein programmierbarer Verstärker (PGA) und ein 12-Bit-Hochgeschwindigkeits-Sigma-Delta-ADC (SDHS) mit 8 MSPS für die präzise Signalerfassung von Standard-Ultraschallwandlern integriert.

Features

  • Schnittstelle für Zählerprüfung (MTIF)
  • Niedrig-Energie-Beschleuniger (LEA)
  • Eingebetteter Mikrocontroller
  • Optimierte Ultra-Niedrigstrom-Modi
  • Ferroelectric random access memory (FRAM)
  • Intelligente digitale Peripheriegeräte
  • Leistungsstarke analoge
  • Multifunktions-Eingangs-/Ausgangsanschlüsse

Anwendungen

  • Intelligenter Ultraschall-Wasserzähler
  • Intelligenter Ultraschall-Wärmezähler
  • Messung des Flüssigkeitsstands
  • Wasserleck-Detektor
Technische Daten
Filter Merkmal Wert
Gehäuse LQFP-100
Montage SMD
Ausführung FRAM
Prozessorkern MSP430
Kerngröße 16 bit
Taktfrequenz 16 MHz
Anzahl der I/Os 76
Speichergröße 256 KB
RAM-Größe 8 KB
Protokoll I2C, IrDA, SCI, SPI, UART/USART
Spannung 1,8-3,6 V
Anzahl der Pins 100
min. Temperatur -40 °C
max. Temperatur 85 °C
Logistik
Merkmal Wert
Zolltarifnummer 85423190
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
