MSP430FR6043IPN | Texas Instruments

MSP430 Mikrocontroller, 16 bit, 16 MHz, LQFP-80, MSP430FR6043IPN

Bestellnr.: 53S2231
HTN:
MSP430FR6043IPN
Herstellerserien: MSP430™ FRAM

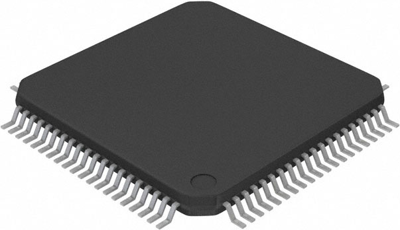

MSP430FR6043IPN Texas Instruments Microcontroller
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
12,8387 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
128,39 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
12,8387 €

Ultraschallsensorik MCU, MSP430FR6043IPN, Texas Instruments

Der Mikrocontroller MSP430FR6047 bietet ein integriertes Ultrasonic Sensing Solution (USS_A)-Modul, das eine hohe Genauigkeit über einen großen Bereich von Durchflussraten liefert. Dieses Modul ermöglicht eine Ultra-Low-Power-Messung bei gleichzeitiger Reduzierung der Gesamtsystemkosten durch maximale Integration und erfordert nur minimale externe Komponenten. Der MSP430FR6047 implementiert eine ADC-basierte Hochgeschwindigkeits-Signalerfassung, gefolgt von einer optimierten digitalen Signalverarbeitung unter Verwendung des Low-Energy-Accelerators (LEA) und bietet so eine hochgenaue und extrem stromsparende Messlösung, die ideal für batteriebetriebene Anwendungen ist.

Das integrierte USS_A-Modul verfügt über einen programmierbaren Impulsgenerator (PPG) und eine physikalische Schnittstelle (PHY) mit einem niederohmigen Ausgangstreiber für eine optimale Sensoranregung und Impedanzanpassung, wodurch die Nullflussdrift (ZFD) minimiert wird. Darüber hinaus enthält er einen programmierbaren Verstärker (PGA) und einen schnellen 12-Bit-Sigma-Delta-ADC (SDHS) mit 8 MSPS für die präzise Signalerfassung von Ultraschallwandlern nach Industriestandard.

Features

  • Schnittstelle für Zählerprüfung (MTIF)
  • Low-energy accelerator (LEA)
  • Eingebetteter Mikrocontroller
  • Optimierte Ultra-Niedrigstrom-Modi
  • Ferroelectric random access memory (FRAM)
  • Intelligente digitale Peripheriegeräte
  • Leistungsstarke analoge
  • Multifunktions-Eingangs-/Ausgangsanschlüsse

Anwendungen

  • Ultrasonic smart water meter
  • Ultrasonic smart gas meter
  • Ultrasonic smart heat meter
  • Flow transmitter
Technische Daten
Filter Merkmal Wert
Gehäuse LQFP-80
Montage SMD
Ausführung FRAM
Prozessorkern MSP430
Kerngröße 16 bit
Taktfrequenz 16 MHz
Anzahl der I/Os 57
Speichergröße 64 KB
RAM-Größe 12 KB
Protokoll I2C, IrDA, SCI, SPI, UART/USART
Spannung 1,8-3,6 V
Anzahl der Pins 80
min. Temperatur -40 °C
max. Temperatur 85 °C
Logistik
Merkmal Wert
Zolltarifnummer 85423190
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
