MSP430FR5739IDAR | Texas Instruments

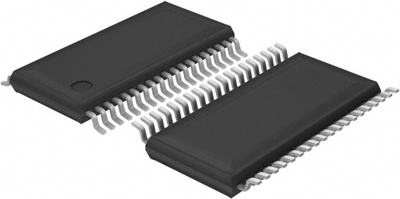

MSP430 Mikrocontroller, 16 bit, 24 MHz, TSSOP-38, MSP430FR5739IDAR
Mixed-Signal-Mikrokontroller, MSP430FR5739IDAR, Texas Instruments
Der Ultra-Low-Power-Mikrocontroller MSP430FR5739IDAR ist ein Baustein mit eingebettetem nichtflüchtigem FRAM-Speicher, einer 16-Bit-MSP430-CPU mit extrem niedrigem Stromverbrauch und einer spezifischen Peripherie für eine bestimmte Anwendung. Die Architektur, der FRAM und die Peripherie, kombiniert mit sieben Stromsparmodi, sind optimiert, um eine längere Batterielebensdauer in einer tragbaren und drahtlosen Sensoranwendung zu erreichen. FRAM ist ein neuer nichtflüchtiger Speicher, der die Geschwindigkeit, Flexibilität und Ausdauer von SRAM mit der Stabilität und Zuverlässigkeit von Flash kombiniert, und das bei geringerem Stromverbrauch. Die Peripherie umfasst einen 10-Bit-ADC, einen 16-Kanal-Komparator mit Spannungsreferenzgenerierung und Hysteresefähigkeit, einen erweiterten seriellen Kanal, der das I²C-, SPI- oder UART-Protokoll unterstützt, einen internen DMA, einen Hardware-Multiplikator, eine RTC, einen 16-Bit-Timer und digitale E/A.
Features
- Eingebetteter Mikrocontroller
- Optimierte Ultra-Niedrigstrom-Modi
- Ultra-Ferroelektrisches RAM (FRAM) mit geringem Stromverbrauch
- Intelligente digitale Peripheriegeräte
- Leistungsstarke analoge
- Stromversorgungs-Management-System
- Flexibles Uhrensystem
Anwendungen
- Hausautomatisierung
- Sicherheit
- Sensor-Management
- Datenerfassung
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | TSSOP-38 | |
Montage | SMD | |
Ausführung | FRAM | |
Prozessorkern | MSP430 | |
Kerngröße | 16 bit | |
Taktfrequenz | 24 MHz | |
Anzahl der I/Os | 30 | |
Speichergröße | 16 KB | |
RAM-Größe | 1 KB | |
Protokoll | I2C, IrDA, LINbus, SCI, SPI, UART/USART | |
Spannung | 2-3,6 V | |
Anzahl der Pins | 38 | |
min. Temperatur | -40 °C | |
max. Temperatur | 85 °C |
Merkmal | Wert |
---|---|
Zolltarifnummer | 85423190 |
Merkmal | Wert |
---|---|
Stand der RoHS-Richtlinie | 31.03.15 |
RoHS konform | Ja |
SVHC frei | Ja |
