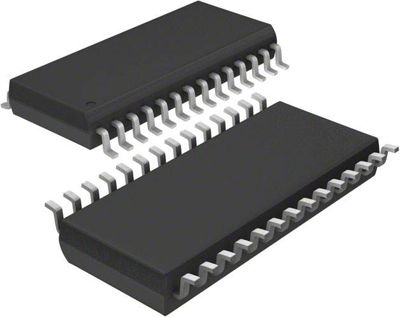

MSP430FR5730IPW | Texas Instruments
MSP430 Mikrocontroller, 16 bit, 24 MHz, TSSOP-28, MSP430FR5730IPW
Mixed-Signal-Mikrokontroller, MSP430FR5730IPW, Texas Instruments
Der Ultra-Low-Power-Mikrocontroller MSP430FR5730IPW verfügt über einen eingebetteten nichtflüchtigen FRAM-Speicher, eine 16-Bit-MSP430-CPU mit extrem niedrigem Stromverbrauch und eine Reihe von Peripheriegeräten für eine Reihe von Anwendungen. Seine Architektur, der integrierte FRAM und die Onboard-Peripheriegeräte - kombiniert mit sieben Stromsparmodi - sind optimiert, um die Batterielebensdauer in tragbaren und drahtlosen Sensoranwendungen zu verlängern.
FRAM ist eine nichtflüchtige Speichertechnologie, die die Geschwindigkeit, Flexibilität und Ausdauer von SRAM mit der Stabilität und Zuverlässigkeit von Flash kombiniert und gleichzeitig einen geringeren Stromverbrauch aufweist. Zu den integrierten Peripheriegeräten gehören ein 10-Bit-ADC, ein 16-Kanal-Komparator mit Spannungsreferenzgenerierung und Hysteresefunktionen, drei erweiterte serielle Kommunikationsmodule, die I²C-, SPI- oder UART-Protokolle unterstützen, ein interner DMA-Controller, ein Hardware-Multiplikator, eine RTC, fünf 16-Bit-Timer und mehrere digitale E/A-Pins.
Features
- Eingebetteter Mikrocontroller
- Optimierte Ultra-Niedrigstrom-Modi
- Ultra-Ferroelektrisches RAM (FRAM) mit geringem Stromverbrauch
- Intelligente digitale Peripheriegeräte
- Leistungsstarke analoge
- Stromversorgungs-Management-System
- Flexibles Uhrensystem
Anwendungen
- Hausautomatisierung
- Sicherheit
- Sensor-Management
- Datenerfassung
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | TSSOP-28 | |
Montage | SMD | |
Ausführung | FRAM | |
Prozessorkern | MSP430 | |
Kerngröße | 16 bit | |
Taktfrequenz | 24 MHz | |
Anzahl der I/Os | 21 | |
Speichergröße | 4 KB | |
RAM-Größe | 1 KB | |
Protokoll | I2C, IrDA, LINbus, SCI, SPI, UART/USART | |
Spannung | 2-3,6 V | |
Anzahl der Pins | 28 | |
min. Temperatur | -40 °C | |
max. Temperatur | 85 °C |
Merkmal | Wert |
---|---|
Zolltarifnummer | 85423190 |
Merkmal | Wert |
---|---|
Stand der RoHS-Richtlinie | 31.03.15 |
RoHS konform | Ja |
SVHC frei | Ja |
