MSP430FR2422IPW16R | Texas Instruments

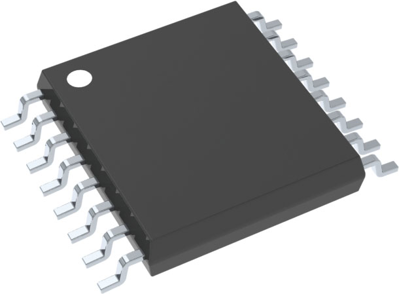

MSP430 Mikrocontroller, 16 bit, 16 MHz, TSSOP-16, MSP430FR2422IPW16R
Mixed-Signal-Mikrokontroller, MSP430FR2422IPW16R, Texas Instruments
Der MSP430FR2422IPW16R ist Teil der MSP430 Value-Line-Mikrocontroller (MCU), der preisgünstigsten MCU von TI für Sensor- und Messanwendungen. Die MSP430FR2422IPW16R MCU bietet 8KB nichtflüchtigen Speicher und einen 8-Kanal-10-Bit-ADC. Die Architektur, der FRAM und die integrierte Peripherie in Kombination mit einem umfangreichen Stromsparmodus wurden optimiert, um eine längere Batterielebensdauer in einer tragbaren und batteriebetriebenen Messanwendung zu erreichen. Erhältlich in einem 16-poligen TSSOP- oder einem 20-poligen VQFN-Gehäuse. Die Ultra-Low-Power-FRAM-Mikrocontroller-Plattform MSP430FR2422IPW16R von TI kombiniert einzigartig eingebetteten FRAM mit einer ganzheitlichen Ultra-Low-Power-Systemarchitektur, die es dem Systementwickler ermöglicht, die Leistung zu steigern und gleichzeitig den Stromverbrauch zu senken. Die FRAM-Technologie kombiniert die energiesparenden schnellen Schreibvorgänge, die Flexibilität und die Ausdauer von RAM mit der Unveränderlichkeit von Flash.
Features
- Eingebetteter Mikrocontroller
- Optimierte Niedrigstrom-Modi (bei 3 V)
- Ferroelektrisches RAM (FRAM) mit geringem Stromverbrauch
- Leistungsstarke analoge
- Intelligente digitale Peripheriegeräte
- Allgemeine Eingangs-/Ausgangs- und Pin-Funktionalität
Anwendungen
- Industrielle Sensoren
- Akku-Packs
- Tragbare Geräte
- Elektrische Zahnbürsten
- Stromsparende Medizin, Gesundheit und Fitness
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | TSSOP-16 | |
Montage | SMD | |
Ausführung | FRAM | |
Prozessorkern | MSP430 | |
Kerngröße | 16 bit | |
Taktfrequenz | 16 MHz | |
Anzahl der I/Os | 11 | |
Speichergröße | 7,5 KB | |
RAM-Größe | 2 KB | |
Protokoll | I2C, IrDA, SCI, SPI, UART/USART | |
Spannung | 2-3,6 V | |
Anzahl der Pins | 16 | |
min. Temperatur | -40 °C | |
max. Temperatur | 85 °C |
Merkmal | Wert |
---|---|
Zolltarifnummer | 85423190 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
