MSP430FR2311IRGYR | Texas Instruments

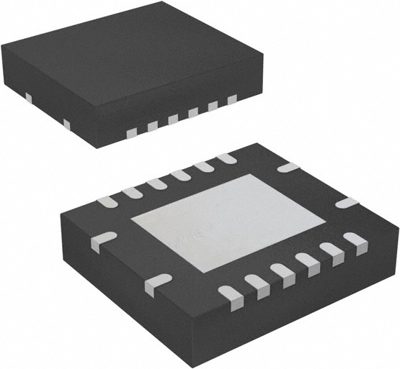

MSP430 Mikrocontroller, 16 bit, 16 MHz, VQFN-16, MSP430FR2311IRGYR
Mixed-Signal-Mikrokontroller, MSP430FR2311IRGYR, Texas Instruments
Der MSP430FR2311IRGYR FRAM-Mikrocontroller (MCU) ist Teil der MSP430 MCU-Value-Sensing-Produktlinie. Der Baustein integriert einen konfigurierbaren Transimpedanzverstärker (TIA) mit geringem Leckstrom und einen Allzweck-Operationsverstärker. Die MCU verfügt über eine leistungsstarke 16-Bit-RISC-CPU, ein 16-Bit-Register und einen Konstantengenerator, der zu einer maximalen Code-Effizienz beiträgt. Der digital gesteuerte Oszillator (DCO) ermöglicht es dem Baustein außerdem, in der Regel in weniger als 10 µs aus einem Low-Power-Modus in den aktiven Modus zu wechseln. Der Funktionsumfang dieser MCU eignet sich gut für Anwendungen, die von Rauchmeldern bis hin zu tragbaren Gesundheits- oder Fitnessgeräten reichen.
Die Ultra-Low-Power-MCU MSP430FR2311IRGYR besteht aus einem eingebetteten nichtflüchtigen FRAM und einer speziellen Peripherie, die auf eine Sensor- und Messanwendung ausgerichtet ist. Die Architektur, der FRAM und die Peripherie sind in Kombination mit einem umfangreichen Stromsparmodus optimiert, um eine längere Batterielebensdauer in einer tragbaren und drahtlosen Messanwendung zu erreichen. FRAM ist eine nichtflüchtige Speichertechnologie, die die Geschwindigkeit, Flexibilität und Ausdauer von SRAM mit der Stabilität und Zuverlässigkeit von Flash bei geringerem Gesamtstromverbrauch kombiniert.
Features
- Eingebetteter Mikrocontroller
- Optimierte Niedrigstrom-Modi (bei 3 V)
- Leistungsstarke analoge
- Erweiterter Komparator (eCOMP)
- Ferroelektrisches RAM (FRAM) mit geringem Stromverbrauch
- Intelligente digitale Peripheriegeräte
- Allgemeine Eingangs-/Ausgangs- und Pin-Funktionalität
Anwendungen
- Rauchdetektoren
- Energie-Banken
- Tragbare Gesundheit und Fitness
- Stromüberwachung
- Persönliche Elektronik
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | VQFN-16 | |
Montage | SMD | |
Ausführung | FRAM | |
Prozessorkern | MSP430 | |
Kerngröße | 16 bit | |
Taktfrequenz | 16 MHz | |
Anzahl der I/Os | 12 | |
Speichergröße | 3,75 KB | |
RAM-Größe | 1 KB | |
Protokoll | I2C, IrDA, SCI, SPI, UART/USART | |
Spannung | 1,8-3,6 V | |
Anzahl der Pins | 16 | |
min. Temperatur | -40 °C | |
max. Temperatur | 85 °C |
Merkmal | Wert |
---|---|
Zolltarifnummer | 85423190 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
