MSP430FR2155TPTR | Texas Instruments

MSP430 Mikrocontroller, 16 bit, 24 MHz, LQFP-48, MSP430FR2155TPTR

Bestellnr.: 53S2057
HTN:
MSP430FR2155TPTR
Herstellerserien: MSP430™ FRAM

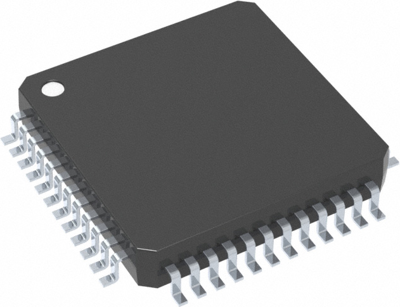

MSP430FR2155TPTR Texas Instruments Microcontroller
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,2767 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
22,77 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
2,2767 €

Mixed-Signal-Mikrokontroller, MSP430FR2155TPTR, Texas Instruments

Der MSP430FR2155TPTR-Mikrocontroller (MCU) ist Teil des MSP430 MCU Value Line-Portfolios von extrem stromsparenden und kostengünstigen Bausteinen für Sensor- und Messanwendungen. Der MSP430FR2155TPTR MCU integriert vier konfigurierbare Signalkettenmodule, die so genannten Smart Analog Combos, von denen jedes als 12-Bit-DAC oder als konfigurierbarer Op-Amp mit programmierbarer Verstärkung verwendet werden kann, um die spezifischen Anforderungen eines Systems zu erfüllen und gleichzeitig die BOM und die PCB-Größe zu reduzieren. Der Baustein enthält außerdem einen 12-Bit-SAR-ADC und einen Komparator. Der MSP430FR2155TPTR unterstützt einen erweiterten Temperaturbereich von -40°C bis 105°C, so dass industrielle Anwendungen mit höheren Temperaturen von der FRAM-Datenlogging-Funktion des Bausteins profitieren können.

Der erweiterte Temperaturbereich ermöglicht es dem Entwickler, die Anforderungen einer Anwendung wie z. B. eines Rauchmelders, eines Sensortransmitters oder eines Leistungsschalters zu erfüllen. Die MSP430FR2155TPTR MCU verfügt über eine leistungsstarke 16-Bit-RISC-CPU, ein 16-Bit-Register und einen Konstantengenerator, der zu einer maximalen Code-Effizienz beiträgt. Der digital gesteuerte Oszillator (DCO) ermöglicht es dem Baustein, in der Regel in weniger als 10 µs aus einem Modus mit geringem Stromverbrauch in den aktiven Modus zu wechseln. Die MSP430 Ultra-Low-Power (ULP) FRAM-Mikrocontroller-Plattform kombiniert einen einzigartigen eingebetteten FRAM mit einer ganzheitlichen Ultra-Low-Power-Systemarchitektur, die es dem Systementwickler ermöglicht, die Leistung zu steigern und gleichzeitig den Stromverbrauch zu senken. Die FRAM-Technologie kombiniert die energiesparenden schnellen Schreibvorgänge, die Flexibilität und die Ausdauer von RAM mit dem nichtflüchtigen Verhalten von Flash.

Features

  • Eingebetteter Mikrocontroller
  • Optimierte Niedrigstrom-Modi (bei 3 V)
  • Ferroelektrisches RAM (FRAM) mit geringem Stromverbrauch
  • Leistungsstarke analoge
  • Intelligente digitale Peripheriegeräte
  • Allgemeine Eingangs-/Ausgangs- und Pin-Funktionalität

Anwendungen

  • Rauch- und Wärmemelder
  • Sensor-Transmitter
  • Stromkreisunterbrecher
  • Sensor-Signalaufbereitung
  • Verkabelte industrielle Kommunikation
  • Optische Module
  • Verwaltung von Akkus
  • Mautstellen
Technische Daten
Filter Merkmal Wert
Gehäuse LQFP-48
Montage SMD
Ausführung FRAM
Prozessorkern MSP430
Kerngröße 16 bit
Taktfrequenz 24 MHz
Anzahl der I/Os 44
Speichergröße 32 KB
RAM-Größe 4 KB
Protokoll I2C, IrDA, SPI, UART/USART
Spannung 1,8-3,6 V
Anzahl der Pins 48
min. Temperatur -40 °C
max. Temperatur 105 °C
Logistik
Merkmal Wert
Zolltarifnummer 85423190
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
