MSP430FR2000IRLLT | Texas Instruments

MSP430 Mikrocontroller, 16 bit, 16 MHz, VQFN-24, MSP430FR2000IRLLT

Bestellnr.: 53S2028
HTN:
MSP430FR2000IRLLT
Herstellerserien: MSP430™ FRAM

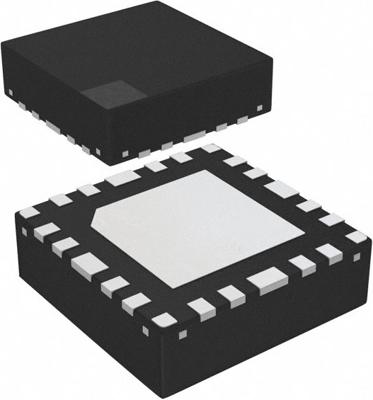

MSP430FR2000IRLLT Texas Instruments Microcontroller
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,7831 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
7,83 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
0,7831 €

Mixed-Signal-Mikrokontroller, MSP430FR2000IRLLT, Texas Instruments

Diese extrem stromsparende, kostengünstige MCU bietet eine Speichergröße von 0,5KB bis 4KB FRAM-Unified-Memory mit mehreren Gehäuseoptionen, darunter ein kleines 3-mm×3-mm-VQFN-Gehäuse. Die Architektur, der FRAM und die integrierte Peripherie, kombiniert mit einem umfangreichen Stromsparmodus, sind optimiert, um eine längere Batterielebensdauer in einer tragbaren, batteriebetriebenen Sensoranwendung zu erreichen. Der MSP430FR2000IRLLT-Baustein bietet einen Migrationspfad für ein 8-Bit-Design, um durch die Integration von Peripheriegeräten und die Vorteile der Datenprotokollierung und des niedrigen Stromverbrauchs von FRAM zusätzliche Merkmale und Funktionen zu erhalten. Darüber hinaus kann ein bestehendes Design, das eine MSP430G2x MCU verwendet, auf den MSP430FR2000IRLLT migriert werden, um die Leistung zu erhöhen und die Vorteile von FRAM zu nutzen.

Die MSP430FR2000IRLLT MCU verfügt über eine leistungsstarke 16-Bit-RISC-CPU, ein 16-Bit-Register und einen Konstantengenerator, der zu einer maximalen Code-Effizienz beiträgt. Der digital gesteuerte Oszillator (DCO) ermöglicht es dem Baustein außerdem, in der Regel in weniger als 10 μs aus einem Modus mit geringem Stromverbrauch in den aktiven Modus zu wechseln. Der Funktionsumfang dieser MCU erfüllt die Anforderungen von Anwendungen, die von Gerätebatterien und Batterieüberwachung bis hin zu Rauchmeldern und Fitnesszubehör reichen. Die Ultra-Low-Power (ULP) FRAM-Mikrocontroller-Plattform von MSP kombiniert einen einzigartigen eingebetteten FRAM mit einer ganzheitlichen Ultra-Low-Power-Systemarchitektur, die es dem Systementwickler ermöglicht, die Leistung zu steigern und gleichzeitig den Stromverbrauch zu senken.

Features

  • Eingebetteter Mikrocontroller
  • Optimierte Niedrigstrom-Modi (bei 3 V)
  • Leistungsstarke analoge
  • Ferroelektrisches RAM (FRAM) mit geringem Stromverbrauch
  • Intelligente digitale Peripheriegeräte
  • Allgemeine Eingangs-/Ausgangs- und Pin-Funktionalität

Anwendungen

  • Batteriepacks für Haushaltsgeräte
  • Rauch- und Wärmemelder
  • Tür- und Fenstersensoren
  • Beleuchtungssensoren
  • Stromüberwachung
  • Persönliche Pflegeelektronik
  • Tragbare Gesundheits- und Fitnessgeräte
Technische Daten
Filter Merkmal Wert
Gehäuse VQFN-24
Montage SMD
Ausführung FRAM
Prozessorkern MSP430
Kerngröße 16 bit
Taktfrequenz 16 MHz
Anzahl der I/Os 12
Speichergröße 512 byte
RAM-Größe 512 byte
Protokoll IrDA, SCI, SPI, UART/USART
Spannung 1,8-3,6 V
Anzahl der Pins 24
min. Temperatur -40 °C
max. Temperatur 85 °C
Logistik
Merkmal Wert
Zolltarifnummer 85423190
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
