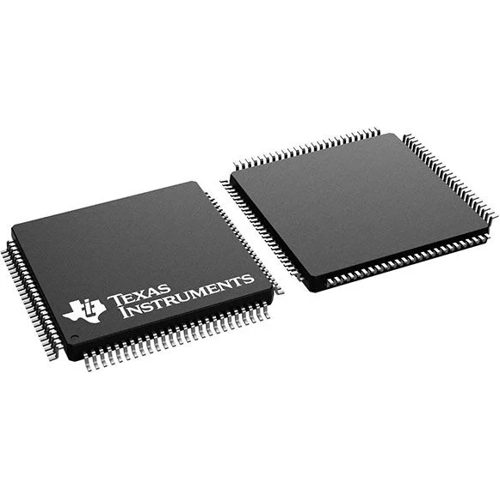

MSP430F6775IPZ | Texas Instruments

Mehrphasige Mess-SoCs, MSP430F6775IPZ, Texas Instruments

Der MSP430F6775IPZ Polyphase-Mess-SoC ist eine leistungsstarke, hochintegrierte Lösung für Verbrauchszähler, die Genauigkeit und niedrige Systemkosten bei wenigen externen Komponenten bietet. Der MSP430F6775IPZ nutzt die energiesparende MSP430-CPU mit einem 32-Bit-Multiplikator, um alle Energieberechnungen, Messanwendungen wie Tarifmanagement und die Kommunikation mit AMR- und AMI-Modulen durchzuführen. Das MSP430F6775IPZ-Gerät verfügt über die 24-Bit-Sigma-Delta-Wandlertechnologie von TI, die eine Genauigkeit von besser als 0,1 % bietet. Es umfasst bis zu 512 KB Flash-Speicher, 32 KB RAM und einen LCD-Controller mit Unterstützung für bis zu 320 Segmente. Dank des extrem niedrigen Stromverbrauchs des MSP430F6775IPZ-Bausteins kann die Systemstromversorgung minimiert werden, um die Gesamtkosten zu senken. Durch den extrem niedrigen Standby-Stromverbrauch kann die Energiespeicherung für den Notfall minimiert und wichtige Daten bei einem Stromausfall länger gespeichert werden. Der MSP430F6775IPZ-Baustein führt die Energiemess-Softwarebibliothek von TI aus, die alle relevanten Energie- und Leistungsergebnisse berechnet.

Features

• Leistungsmessung für bis zu drei Phasen plus Neutralleiter
• Spezielle Impulsausgangspins für Wirk- und Blindleistung zur Kalibrierung
• Genaue Phasenwinkelmessungen
• Digitale Phasenkorrektur für Stromwandler
• Temperaturkompensierte Energiemessungen
• Flexible Stromversorgungsoptionen mit automatischer Umschaltung
• Integrierte Sicherheitsmodule zur Unterstützung von Manipulationsschutz und Verschlüsselung
• Mehrere Kommunikationsschnittstellen für die Implementierung intelligenter Zähler
• Extrem niedriger Stromverbrauch während der Energiemessung

Anwendungen

• 3-phasige elektronische Wattstundenzähler
• Versorgungsmessung
• Energieüberwachung
