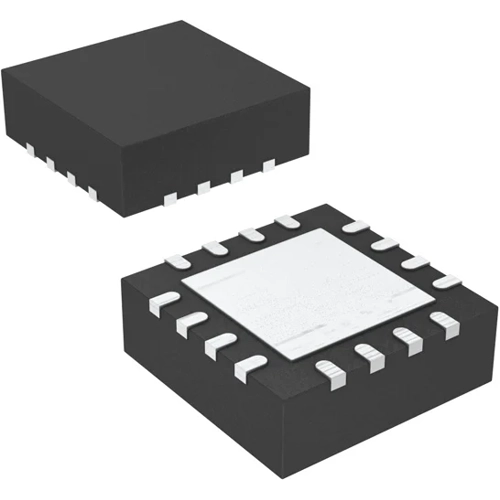

MSP430F2012TRSAT | Texas Instruments

Mischsignal-Mikrocontroller, MSP430F2012TRSAT, Texas Instruments

Der MSP430F2012TRSAT ist ein Mikrocontroller mit extrem niedrigem Stromverbrauch, der über eine Reihe von Peripheriegeräten für verschiedene Anwendungen verfügt. Die Architektur ist in Kombination mit fünf Energiesparmodi darauf optimiert, eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und Konstanten-Generatoren, die zu einer maximalen Code-Effizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwachen aus Energiesparmodi in weniger als 1 µs in den aktiven Modus. Der MSP430F2012TRSAT ist ein extrem stromsparender Mixed-Signal-Mikrocontroller mit einem integrierten 16-Bit-Timer und zehn I/O-Pins. Der MSP430F2012TRSAT verfügt über einen vielseitigen Analogkomparator. Der MSP430F2012TRSAT bietet integrierte Kommunikationsfunktionen unter Verwendung synchroner Protokolle (SPI oder I2C) und einen 10-Bit-A/D-Wandler (MSP430F20x2) oder einen 16-Bit-Sigma-Delta-A/D-Wandler (MSP430F20x3). Typische Anwendungen sind Sensorsysteme, die analoge Signale erfassen, in digitale Werte umwandeln und die Daten dann zur Anzeige oder Übertragung an ein Host-System verarbeiten. Ein weiterer Anwendungsbereich ist ein eigenständiges HF-Sensor-Frontend.

Features

• Extrem niedriger Stromverbrauch
• Fünf Energiesparmodi
• Ultraschnelles Aufwachen aus dem Standby-Modus in weniger als 1 µs
• Brownout-Detektor
• On-Chip-Emulationslogik mit Spy-Bi-Wire-Schnittstelle
