M0L1305QDGS32RQ1 | Texas Instruments

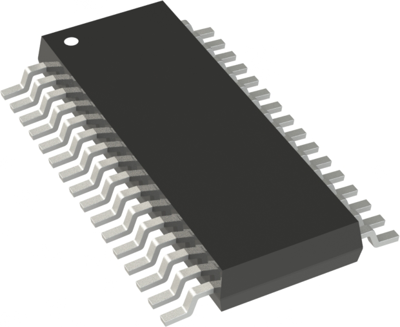

Mixed-Signal-Mikrokontroller, M0L1305QDGS32RQ1, Texas Instruments

Der Mikrocontroller M0L1305QDGS32RQ1 verfügt über 64KB eingebetteten Flash-Programmspeicher und 4KB SRAM. Er verfügt über einen Hochgeschwindigkeits-On-Chip-Oszillator mit einer Genauigkeit von bis zu ±1,2 %, wodurch ein externer Quarz überflüssig wird. Zu den weiteren integrierten Merkmalen gehören ein 3-Kanal-DMA-Controller sowie 16- und 32-Bit-CRC-Beschleuniger. Der Baustein enthält eine Reihe leistungsstarker analoger Peripheriegeräte, darunter einen 12-Bit-ADC mit 1,68 MSPS und konfigurierbarer interner Spannungsreferenz, einen Hochgeschwindigkeitskomparator mit integriertem Referenz-DAC, zwei driftfreie Nulldurchgangs-Operationsverstärker mit programmierbarer Verstärkung, einen Allzweckverstärker und einen On-Chip-Temperatursensor.

Der M0L1305QDGS32RQ1 enthält außerdem intelligente digitale Peripheriegeräte wie vier 16-Bit-Allzweck-Timer, einen Watchdog-Timer mit Fenster und mehrere Kommunikationsschnittstellen: zwei UARTs, ein SPI- und zwei I²C-Module. Diese Schnittstellen unterstützen eine breite Palette von Protokollen, darunter LIN, IrDA, DALI, Manchester, Smart Card, SMBus und PMBus. Der M0L1305QDGS32RQ1 basiert auf der Ultra-Low-Power-Plattform MSPM0 von TI mit einem Arm Cortex-M0+-Kern und kombiniert eine umfangreiche analoge und digitale Integration mit umfangreichen Low-Power-Modi, was ihn ideal für batteriebetriebene und tragbare Messanwendungen macht.

Features

• Leistungsstarke analoge peripherals
• Optimierte Stromsparmodi
• Intelligente digitale Peripheriegeräte
• Verbesserte Kommunikationsschnittstellen
• Uhrensystem
• Datenintegrität
• Flexible E/A-Merkmale
• Unterstützung der Entwicklung

Anwendungen

• Karosserieelektronik und Beleuchtung
• Auto-Gateway
• Lenkrad-Systeme
• Automotive Motorsteuerung
• Automotive Innenbeleuchtung
• Türgriff-Modul
• Kick zum Öffnen von Modulen
• Fahrzeugbelegungserkennung
