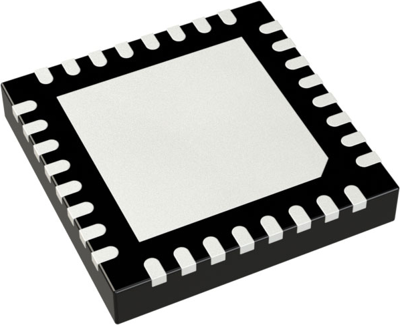

M0G3505QRHBRQ1 | Texas Instruments

Mixed-Signal-Mikrokontroller, M0G3505QRHBRQ1, Texas Instruments

Der Mikrocontroller M0G3505QRHBRQ1 verfügt über 128 KB eingebetteten Flash-Speicher mit integriertem Fehlerkorrekturcode (ECC) und 32 KB SRAM mit Hardware-Parität, die einen zuverlässigen, leistungsstarken Betrieb für eine breite Palette von Anwendungen ermöglichen. Er enthält eine Speicherschutzeinheit, einen 7-Kanal-DMA-Controller und einen integrierten Mathematikbeschleuniger zur Unterstützung einer effizienten Datenverarbeitung und komplexer Berechnungen. Der Baustein bietet eine umfassende Palette analoger Peripheriegeräte, darunter zwei 12-Bit-ADCs mit 4 MSPS und einer konfigurierbaren internen gemeinsamen Spannungsreferenz, einen 12-Bit-DAC mit 1 MSPS, drei Hochgeschwindigkeits-Komparatoren mit integrierten Referenz-DACs, zwei Operationsverstärker mit Nulldrift und Nulldurchgang mit programmierbarer Verstärkung sowie einen Allzweckverstärker. Diese Funktionen unterstützen die präzise Erfassung und Verarbeitung analoger Signale.

Auf der digitalen Seite enthält der M0G3505QRHBRQ1 zwei erweiterte 16-Bit-Steuertimer und fünf Allzweck-Timer - einen für die QEI-Schnittstelle, zwei im STANDBY-Modus und einen 32-Bit-Timer für erweiterte Timing-Funktionen. Außerdem verfügt er über zwei Watchdog-Timer mit Fenster und eine Echtzeituhr (RTC) mit Kalender- und Alarmfunktion. Zur Unterstützung einer sicheren Kommunikation und zum Schutz der Daten sind in das Gerät eine AES-Verschlüsselung, ein CRC-Modul und ein echter Zufallszahlengenerator (TRNG) integriert. Zu den Kommunikationsmöglichkeiten gehören vier UARTs, zwei I²C-Schnittstellen, zwei SPI-Schnittstellen und ein CAN 2.0/FD-Controller für robuste Konnektivität in industriellen oder automobilen Netzwerken. Der M0G3505QRHBRQ1 basiert auf dem Arm Cortex-M0+-Kern und nutzt die ganzheitliche Ultra-Low-Power-Systemarchitektur der MSPM0-Plattform, die es Entwicklern ermöglicht, in stromsensiblen Embedded-Anwendungen eine hohe Leistung bei minimalem Energieverbrauch zu erzielen.

Features

• Leistungsstarke analoge peripherals
• Optimierte Stromsparmodi
• Intelligente digitale Peripheriegeräte
• Verbesserte Kommunikationsschnittstellen
• Uhrensystem
• Datenintegrität
• Flexible E/A-Merkmale
• Unterstützung der Entwicklung

Anwendungen

• Karosserieelektronik und Beleuchtung
• Auto-Gateway
• Lenkrad-Systeme
• Automotive Motorsteuerung
• Automotive Innenbeleuchtung
• Türgriff-Modul
• Kick zum Öffnen von Modulen
• Fahrzeugbelegungserkennung
