SN75189N | Texas Instruments

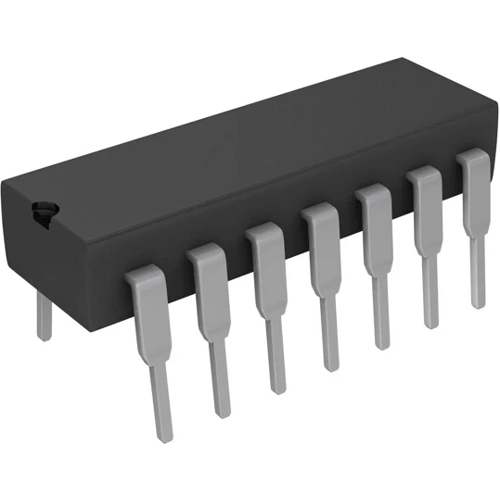

Schottky Quadruple Line Receiver, PDIP-14, Texas Instruments SN75189N
Bestellnr.: 70S1710
HTN:
SN75189N
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,6069 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
15,17 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
25 Stk.
0,6069 €
Vierfach-Leitungsempfänger, SN75189N, Texas Instruments
Dieses Gerät ist ein monolithischer Schottky-Vierfachleitungsempfänger mit geringem Stromverbrauch, der entwickelt wurde, um die Standard-Schnittstellenanforderungen zwischen Datenendgeräten und Datenkommunikationsgeräten gemäß SN75189N zu erfüllen. Für den Empfänger ist ein separater Antwortsteuerungsanschluss (CONT) vorgesehen. Ein Widerstand oder ein Widerstand mit einer Vorspannungsquelle kann zwischen diesem Anschluss und Masse angeschlossen werden, um die Eingangsschwellenwerte einzustellen. Ein externer Kondensator kann zwischen diesem Anschluss und Masse angeschlossen werden, um eine Eingangsrauschfilterung zu ermöglichen.
Features
- Betrieb mit einer einzigen 5-V-Versorgung
- Eingebaute Eingangs-Hysterese
- Eingangs-Schwellenwertverschiebung
- Eingangsrauschfilterung
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Vierfach-Leitungsempfänger | |
| Gehäuse | PDIP-14 | |
| Montage | THT | |
| Datenübertragungsrate | 1000000 mb/s | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Ursprungsland | US |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
