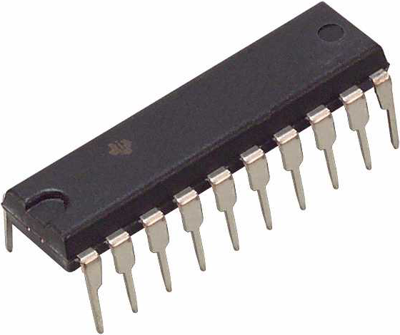

Oktal-Allzweck-Schnittstellen-Bus-Transceiver, SN75160BN, Texas Instruments
Der 8-Kanal-GPIB-Transceiver SN75160B ist ein monolithischer Hochgeschwindigkeits-Schottky-Baustein mit geringem Stromverbrauch, der für die Zwei-Wege-Datenkommunikation über eine Single-Ended-Übertragungsleitung entwickelt wurde. Er erfüllt die Anforderungen des IEEE-Standards 488-1978. Der Transceiver verfügt über einen Treiberausgang, der entweder im Passiv-Pullup- oder im 3-State-Modus arbeiten kann. Wenn die Sprechfreigabe (TE) hoch ist, hat dieser Anschluss die Eigenschaften eines passiven Pullup-Ausgangs, wenn die Pullup-Freigabe (PE) niedrig ist, und eines 3-Zustands-Ausgangs, wenn PE hoch ist. Wenn TE niedrig ist, wird der Anschluss in den Zustand hoher Impedanz versetzt. Der Treiberausgang ist für Lasten mit einer Stromsenke von bis zu 48 mA ausgelegt. Ausgangsstörungen während des Einschaltens und Ausschaltens werden durch eine interne Schaltung eliminiert, die sowohl den Bus- als auch den Empfängerausgang sperrt. Der Ausgang belastet den Bus nicht, wenn VCC = 0 ist.
Features
- Bidirektionaler 8-Kanal-Transceiver
- Power-Up/Power-Down-Schutz
- Hochgeschwindigkeits-Schottky-Schaltung mit geringem Stromverbrauch
- Hochohmige pnp-Eingänge
- Open-Collector-Treiberausgang Option
