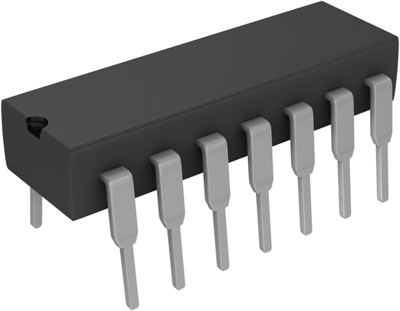

Zwölftelzähler, SN74LS92N, Texas Instruments
Dieser monolithische Zähler enthält vier Master-Slave-Flipflops und eine zusätzliche Torsteuerung, um einen durch zwei teilbaren Zähler und einen dreistufigen Binärzähler bereitzustellen, bei dem die Zählzykluslänge beim SN74LS92N durch sechs teilbar ist. Dieser Zähler verfügt über ein Gate-Reset auf Null und einen Set-to-Nine-Eingang zur Verwendung in BCD-Neunerkomplement-Anwendungen. Um seine maximale Zähllänge (Dekade) zu nutzen, wird der CKB-Eingang mit dem QA-Ausgang verbunden. Die Eingangszählerimpulse werden an den CKA-Eingang angelegt, und die Ausgänge sind wie in der entsprechenden Funktionstabelle beschrieben. Ein symmetrischer Zähler mit Zehnerteilung kann vom '90A-Zähler erhalten werden, indem der QD-Ausgang mit dem CKA-Eingang verbunden wird und der Eingangszählerstand an den CKB-Eingang angelegt wird, was eine durch Zehn geteilte Rechteckwelle am Ausgang QA ergibt.
