SN74LS645N | Texas Instruments

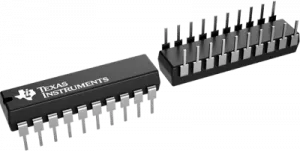

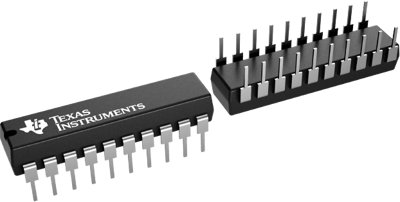

Octal Bus Transceiver, PDIP-20, Texas Instruments SN74LS645N
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
2,6418 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
66,05 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
25 Stk.
2,6418 €
Oktal-Bus-Sender/Empfänger, SN74LS645N, Texas Instruments
Der SN74LS645N ist ein oktaler Bus-Transceiver mit offenen Kollektorausgängen und für die asynchrone 2-Wege-Kommunikation zwischen Datenbussen ausgelegt. Das Gerät überträgt Daten vom A-Bus zum B-Bus oder vom B-Bus zum A-Bus, abhängig vom Pegel am Richtungssteuereingang (DIR). Der Freigabeeingang (G) kann zur Deaktivierung des Geräts verwendet werden, so dass die Busse effektiv isoliert sind. Die -1-Version des SN74LS645 ist identisch mit den Standardversionen, mit der Ausnahme, dass die empfohlene maximale IOL auf 48mA erhöht wird. Er ist für den Betrieb von 0 bis 70°C charakterisiert.
Features
- SN74LS64X-1 Versionen mit einem Nennstrom von 48 mA bei IOL
- Bidirektionale Bus-Transceiver in hochdichten 20-Pin-Gehäusen
- Hysterese an Bus-Eingängen verbessert die Rauschabstände
- Wahl zwischen wahrer oder invertierender Logik
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Octal Bus Transceiver | |
| Gehäuse | PDIP-20 | |
| Montage | THT | |
| Eingangsspannung | 5.25 V | |
| Ausgangsstrom | 24 mA | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 20 Stück |
| Zolltarifnummer | 85423390 |
| Ursprungsland | MY |
| MSL | MSL 1 |
Compliance
| Merkmal | Wert |
|---|---|
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
