SN74LS592N | Texas Instruments

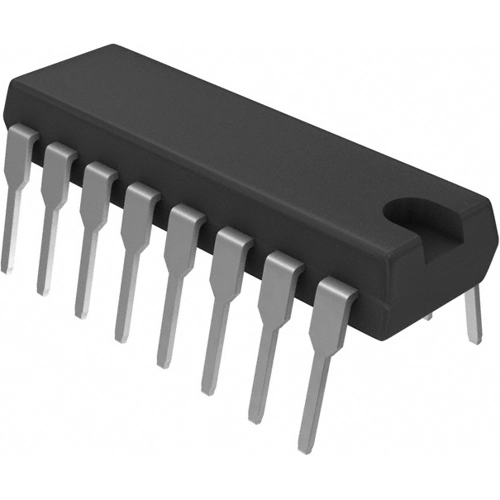

8‑Bit universal Schieberegister, mit Eingangsregistern, PDIP-16, Texas Instruments SN74LS592N
Einzelpreis (€ / Stk.)
17,8143 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
445,36 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
25 Stk.
17,8143 €
8-Bit-Binärzähler, SN74LS592N, Texas Instruments
Der SN74LS592N wird in einem 16-Pin-Gehäuse geliefert und besteht aus einem 8-Bit-Speicherregister mit parallelem Eingang, das einen 8-Bit-Binärzähler speist. Sowohl das Register als auch der Zähler haben individuelle, durch positive Flanken getriggerte Takte. Darüber hinaus verfügt der Zähler über direkte Lade- und Löschfunktionen. Wenn der Zähler das Hex-Wort FF erreicht, wird ein Low-Going-RCO\-Impuls erzeugt. Eine Erweiterung auf zwei Stufen ist leicht möglich, indem RCO\ der ersten Stufe mit CCKEN\ der zweiten Stufe verbunden wird. Eine Kaskadierung für eine größere Zählkette kann erreicht werden, indem RCO\ jeder Stufe mit CCK der folgenden Stufe verbunden wird.
Features
- Parallele Registereingänge
- Zähler hat direktes übergeordnetes Laden und Löschen
- Genaue Zählerfrequenz: DC bis 20 MHz
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | 8‑Bit universal Schieberegister | |
| Ausführung | mit Eingangsregistern | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | MY |
| Originalverpackung | Stange mit 25 Stück |
| Zolltarifnummer | 85423390 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
