SN74LS541N | Texas Instruments

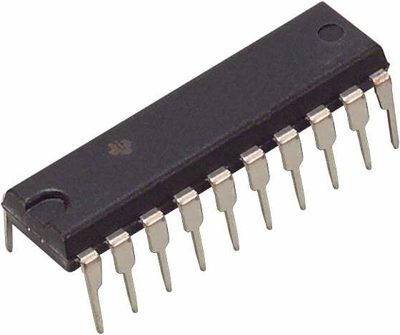

Octal Puffer/Treiber, mit Tri-State-Ausgängen, PDIP-20, Texas Instruments SN74LS541N
Einzelpreis (€ / Stk.)
1,2614 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
31,54 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
25 Stk.
1,2614 €
Oktal-Puffer und Leitungstreiber, SN74LS541N, Texas Instruments
Dieser oktale Puffer- und Leitungstreiber ist so konzipiert, dass er die Leistung der beliebten SN74LS240-Serie aufweist und gleichzeitig ein Pinout bietet, bei dem sich der Eingang und der Ausgang auf gegenüberliegenden Seiten des Gehäuses befinden. Durch diese Anordnung wird das Layout der Leiterplatte erheblich verbessert. Das Drei-Zustands-Steuerungsgatter ist ein 2-Eingangs-NOR, so dass sich alle acht Ausgänge im hochohmigen Zustand befinden, wenn entweder G1\ oder G2\ high ist. Der SN74LS541N bietet echte Daten am Ausgang.
Features
- P-N-P-Eingänge reduzieren die D-C-Belastung
- Hysterese an den Eingängen verbessert die Rauschspannen
- Datenfluss-Pinout (alle Eingänge auf der den Ausgängen gegenüberliegenden Seite)
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Octal Puffer/Treiber | |
| Ausführung | mit Tri-State-Ausgängen | |
| Gehäuse | PDIP-20 | |
| Montage | THT | |
| Ausgangsstrom | 24 mA | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 20 Stück |
| Zolltarifnummer | 85423390 |
| Ursprungsland | MY |
| MSL | MSL 1 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
| Substanz Beschreibung | Blei |
