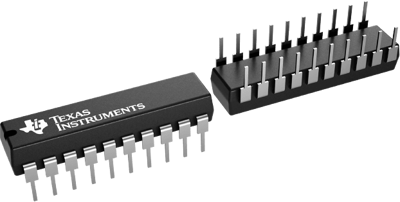

Der SN74LS299N ist ein Schottky-TTL-Acht-Bit-Universalregister mit gemultiplexten Ein-/Ausgängen, um eine vollständige Acht-Bit-Datenverarbeitung in einem einzigen 20-poligen Gehäuse zu erreichen. Zwei Funktionsauswahleingänge und zwei Ausgangssteuereingänge können zur Auswahl der in der Funktionstabelle aufgeführten Betriebsarten verwendet werden. Das synchrone parallele Laden wird erreicht, indem beide Funktionsauswahlleitungen, SO und S1, auf High gesetzt werden. Dadurch werden die Drei-Zustands-Ausgänge in einen hochohmigen Zustand versetzt, der es ermöglicht, dass Daten, die an den Eingangs-/Ausgangsleitungen anliegen, in das Register getaktet werden.

Features

• Multiplexeingänge/-ausgänge bieten verbesserte Bitdichte
• Funktioniert mit aktivierten Ausgängen oder mit hohem Z
• 3-State-Ausgänge treiben Busleitungen direkt an
• Kann für N-Bit-Wortlängen kaskadiert werden

Anwendungen

• Gestapelte Register oder Push-down-Register
• Pufferspeicher
• Akkumulator-Register
