SN74LS259BN | Texas Instruments

Achtfache adressierbare Latches, PDIP-16, Texas Instruments SN74LS259BN

Bestellnr.: 43S8200
HTN:
SN74LS259BN
Herstellerserien: 74LS
SN74LS259BN Texas Instruments Logik ICs

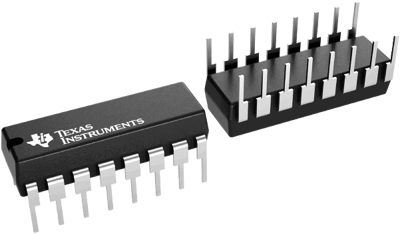

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,0591 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
1,06 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,0591 €
10 Stk.
0,9401 €
25 Stk.
0,8806 €
100 Stk.
0,8092 €
250 Stk.
0,7497 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Latch, SN74LS259BN, Texas Instruments

Dieser adressierbare 8-Bit-Latch ist für die Allzweckspeicherung in digitalen Systemen konzipiert - als Arbeitsregister, serielles Halteregister oder Aktiv-Hoch-Dekoder/Demultiplexer - und kann Daten von einem einzigen Eingang über acht Latches hinweg speichern und gleichzeitig als 1-von-8-Dekoder/Demultiplexer mit Aktiv-Hoch-Ausgängen funktionieren. Der Baustein arbeitet in vier auswählbaren Modi, die über die Eingänge clear (CLR) und enable (G) gesteuert werden: Im adressierbaren Latch-Modus werden Daten an D in den adressierten Latch geschrieben, der dann D folgt, während die anderen Latches ihren vorherigen Zustand beibehalten; im Speichermodus behalten alle Latches ihren Zustand unabhängig von D oder Adressänderungen bei; im Decodier-/Demultiplexer-Modus folgt der adressierte Ausgang D, während alle anderen niedrig bleiben; und im Clear-Modus werden alle Ausgänge zwangsweise auf niedrig gesetzt, wobei D und die Adresseingänge ignoriert werden. Um fehlerhafte Schreibvorgänge bei Adressänderungen zu verhindern, sollte G\ inaktiv (high) bleiben, während die Adressleitungen wechseln.

Features

  • Asynchrones paralleles Löschen
  • Active High Decoder
  • Aktivierungs-/Deaktivierungseingang Vereinfachte Erweiterung
  • Expandable for N-Bit applications
  • Vier Distrikt-Funktionsmodi
  • Verlässliche Qualität und Zuverlässigkeit von Texas Instruments
Technische Daten
Filter Merkmal Wert
Montage THT
Anzahl der Kanäle 8
max. Temperatur 70 °C
Eingangsspannung 5.25 V
Produkt-Art Achtfache adressierbare Latches
min. Temperatur 0 °C
Ausgangsstrom 8 mA
Gehäuse PDIP-16
Logistik
Merkmal Wert
Ursprungsland MX
Zolltarifnummer 85423390
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Nein
Substanz Beschreibung Blei
