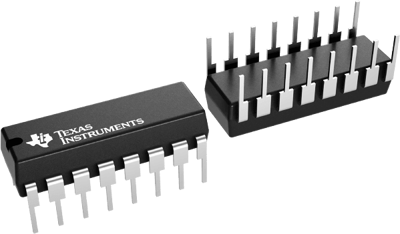

SN74LS251N | Texas Instruments

Digitaler Multiplexer und Encoder, SN74LS251N, Texas Instruments

Der SN74LS251N ist ein Datenselektor/Multiplexer, der eine vollständige Binärdekodierung auf dem Chip enthält, um eine von acht Datenquellen auszuwählen, und über einen Strobe-gesteuerten Ausgang mit drei Zuständen verfügt; die Ausgänge mit drei Zuständen ermöglichen den Anschluss mehrerer Ausgänge an einen Kommunikationsbus. Wenn der Strobe-Eingang high ist, befinden sich beide Ausgänge in einem hochohmigen Zustand, in dem sowohl die oberen als auch die unteren Transistoren jedes Totempfahl-Ausgangs ausgeschaltet sind und der Ausgang den Bus weder antreibt noch signifikant belastet. Wenn das Strobe niedrig ist, werden die Ausgänge aktiviert und arbeiten als Standard-TTL-Totem-Pole-Ausgänge.

Features

• Drei Zustandsausgänge sind direkt mit dem Systembus verbunden
• Parallele-zu-serielle Konvertierung durchführen
• Erlaubt Multiplexing von N-Leitungen auf eine Leitung
• Komplementäre Ausgänge liefern echte und invertierte Daten
• Vollständig kompatibel mit den meisten TTL-Schaltungen
