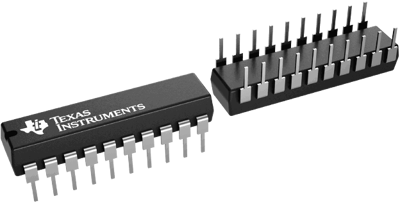

BUS-Transceiver, SN74LS244N, Texas Instruments
Dieser oktale Puffer- und Leitungstreiber wurde speziell entwickelt, um die Leistung und Dichte von Drei-Zustands-Speicheradresstreibern, Takttreibern und busorientierten Empfängern/Sendern zu verbessern. Der Entwickler kann zwischen invertierenden oder nichtinvertierenden Ausgängen, einem symmetrischen Active-Low-Ausgangssteuerungseingang (G) oder komplementären Ausgangssteuerungseingängen (G und G) wählen. Der Baustein verfügt über einen hohen Fan-Out, einen verbesserten Fan-In, eine Eingangshysterese von 400 mV (Rauschspanne) und kann terminierte Leitungen bis zu 133 Ω treiben.
Features
- 3-State-Ausgänge steuern Busleitungen oder Pufferspeicher-Adressregister
- PNP-Eingänge reduzieren die Gleichstrombelastung
- Hysterese an den Eingängen verbessert die Rauschspanne
