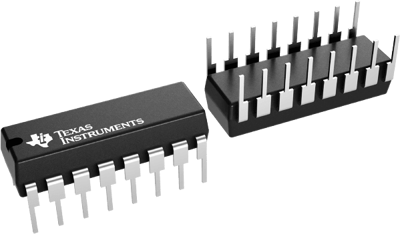

D-Typ-Flipflops, SN74LS174N, Texas Instruments

Der SN74LS174N ist ein positiv flankengetriggertes Flipflop, das TTL-Schaltungen zur Implementierung von Flipflop-Logik des Typs D verwendet; diese Schaltung ist mit den meisten TTL-Schaltungen vollständig kompatibel. Die Taktauslösung erfolgt bei einem bestimmten Spannungspegel und steht nicht in direktem Zusammenhang mit der Übergangszeit des positiven Impulses. Wenn der Takteingang entweder auf dem hohen oder dem niedrigen Pegel liegt, hat das D-Eingangssignal keine Auswirkungen auf den Ausgang.

Features

• Enthält sechs Flipflops mit Single-Rail-Ausgängen
• Gepufferter Takt und direkte Clear-Eingänge
• Individuelle Dateneingabe für jedes Flip-Flop

Anwendungen

• Puffer/Speicher-Register
• Schieberegister
• Mustergeneratoren
