SN74LS161AN | Texas Instruments

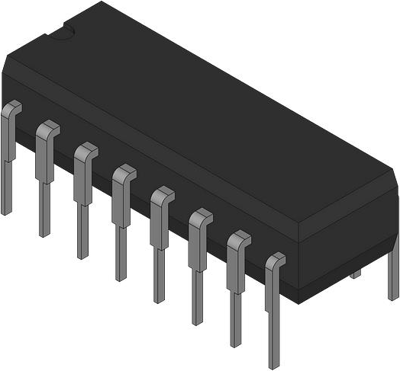

Synchroner 4-Bit Binärzähler, SN74LS161AN, Texas Instruments

Dieser synchrone, voreinstellbare Zähler verfügt über einen internen Carry-Look-Ahead für die Anwendung in Hochgeschwindigkeits-Zähldesigns. Der SN74LS161AN ist ein 4-Bit-Binärzähler. Der synchrone Betrieb wird dadurch gewährleistet, dass alle Flipflops gleichzeitig getaktet werden, so dass sich die Ausgänge gleichzeitig ändern, wenn dies durch den Zählfreigabeeingang und das interne Gating angewiesen wird. Durch diese Betriebsart werden die Zählspitzen am Ausgang vermieden, die normalerweise mit asynchronen (Ripple-Clock-)Zählern verbunden sind; am (RCO-)Ripple-Carry-Ausgang kann jedoch eine Zählspitze auftreten. Ein gepufferter Takteingang triggert die vier Flipflops bei der steigenden Flanke der Takteingangswellenform.

Dieser Zähler ist voll programmierbar, d.h. der Ausgang kann auf einen beliebigen Pegel voreingestellt werden. Da die Voreinstellung synchron erfolgt, wird der Zähler durch einen Low-Pegel am Lasteingang deaktiviert und der Ausgang stimmt nach dem nächsten Taktimpuls mit den Setup-Daten überein, unabhängig vom Pegel des Freigabeeingangs. Die Löschfunktion des SN74LS161AN ist asynchron, und ein Low-Pegel am Clear-Eingang setzt alle vier Flip-Flop-Ausgänge unabhängig von den Pegeln der Takt-, Last- oder Enable-Eingänge auf Low. Dieses synchrone Löschen ermöglicht eine einfache Änderung der Zähllänge, da die Dekodierung der gewünschten maximalen Zählung mit einem externen NAND-Gatter durchgeführt werden kann. Der Ausgang des Gatters ist mit dem Clear-Eingang verbunden, um den Zähler synchron auf 0000 (LLLL) zu löschen.

Features

• Interner Look-Ahead für schnelles Zählen
• Carry-Ausgang für n-Bit-Kaskadierung
• Synchrone Zählung
• Synchron programmierbar
• Laststeuerleitung
• Diodengeklemmte Eingänge
