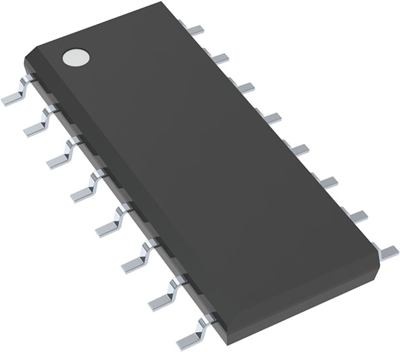

BCD-Dezimal Decoder/Treiber, SN74LS145DR, Texas Instruments
Dieser monolithische BCD-zu-Dezimal-Decoder/Treiber besteht aus einem Inverter und einem NAND-Gatter mit vier Eingängen. Der Inverter wird angeschlossen, um BCD-Eingangsdaten für die Dekodierung durch das NAND-Gatter verfügbar zu machen. Durch die vollständige Dekodierung gültiger BCD-Eingangslogik wird sichergestellt, dass der Ausgang bei allen ungültigen binären Eingangsbedingungen ausgeschaltet bleibt. Dieser Decoder verfügt über einen leistungsstarken n-p-n-Ausgangstransistor, der für die Verwendung als Anzeige-/Relaistreiber oder als Open-Collector-Logikschaltungstreiber konzipiert ist. Der hochbelastbare Ausgangstransistor (15 Volt) des SN74LS145DR kann einen Strom von bis zu 80 Milliampere aufnehmen. Der Eingang und der Ausgang sind vollständig kompatibel für die Verwendung mit TTL- oder DTL-Logikschaltungen, und der Ausgang ist kompatibel für die Anbindung an die meisten integrierten MOS-Schaltungen.
