SN74LS07D | Texas Instruments

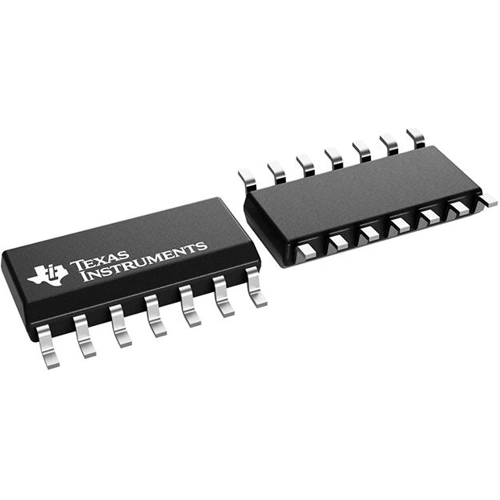

Hex Puffer/Treiber, Offener Kollektor, SOIC-14, Texas Instruments SN74LS07D
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,8092 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
20,23 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
25 Stk.
0,8092 €
Bipolar Buffer, SN74LS07D, Texas Instruments
Dieser Hex-Puffer und Treiber verfügt über Hochspannungs-Open-Collector-Ausgänge zur Anbindung an Hochpegelschaltungen oder zum Ansteuern von Hochstromlasten. Er eignet sich auch als Puffer zum Ansteuern von TTL-Eingängen. Der SN74LS07D hat eine Nennausgangsspannung von 30 V und einen maximalen Senkenstrom von 40 mA. Die Schaltung ist mit den meisten TTL-Familien kompatibel. Die Eingänge sind diodengeklemmt, um Übertragungsleitungseffekte zu minimieren und das Design zu vereinfachen. Die typische Verlustleistung beträgt 140 mW und die durchschnittliche Ausbreitungsverzögerungszeit 12 ns.
Features
- TTL-Spannungspegel in MOS-Pegel umwandeln
- Hohe Senkenstromfähigkeit
- Eingangs-Klemmdioden vereinfachen das Systemdesign
- Open-Collector-Treiber für Anzeigelampen und Relais
Anwendungen
- AV-Receiver
- Audio-Docks: Tragbar
- Blu-ray-Player und Heimkinosysteme
- Persönliche digitale Assistenten (PDA)
- Drahtlose Headsets, Tastaturen und Mäuse
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Hex Puffer/Treiber | |
| Ausführung | Offener Kollektor | |
| Gehäuse | SOIC-14 | |
| Montage | SMD | |
| Anzahl der Kanäle | 6 | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
