SN74HCT374N | Texas Instruments

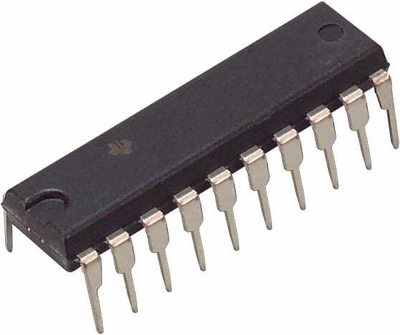

Octal D-Type Edge-Triggered Flip-Flops, mit Tri-State-Ausgängen, PDIP-20, Texas Instruments SN74HCT374N
Einzelpreis (€ / Stk.)
0,5117 € *
Verfügbar in 5 Tagen: 600 Stk. - bei Bestellung heute
Gesamtpreis:
25,59 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
0,5117 €
Oktal-D-Flip-Flop flankengetriggert, SN74HCT374N, Texas Instruments
Dieses 8-Bit-Flipflop verfügt über einen 3-Zustands-Ausgang, der speziell für die Ansteuerung hochkapazitiver oder relativ niederohmiger Lasten entwickelt wurde. Es ist besonders geeignet für die Implementierung von Pufferregistern, E/A-Ports, bidirektionalen Bustreibern und Arbeitsregistern. Die acht Flipflops des SN74HCT374N-Bausteins sind flankengetriggerte D-Typ-Flipflops. Bei einem positiven Übergang des Takteingangs (CLK) wird der Q-Ausgang auf den Logikpegel gesetzt, der am Dateneingang (D) eingestellt wurde.
Features
- Hochstrom-3-State-True-Ausgänge können bis zu 15 LSTTL-Lasten treiben
- Niedriger Eingangsstrom von 1 µA max
- Eingänge sind TTL-Spannungs-kompatibel
- Acht D-Flip-Flops in einem einzigen Gehäuse
- Vollständiger Parallelzugriff zum Laden
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-20 | |
| max. Temperatur | 85 °C | |
| Montage | THT | |
| min. Temperatur | -40 °C | |
| Ausgangsstrom | 6 mA | |
| Ausführung | mit Tri-State-Ausgängen | |
| Produkt-Art | Flankengesteuerte Achtfach-Flipflops (Typ D) |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Originalverpackung | Stange mit 20 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
